Pregunta C1 · Dibujo técnico II PAU Castilla y León Extraordinaria 2022

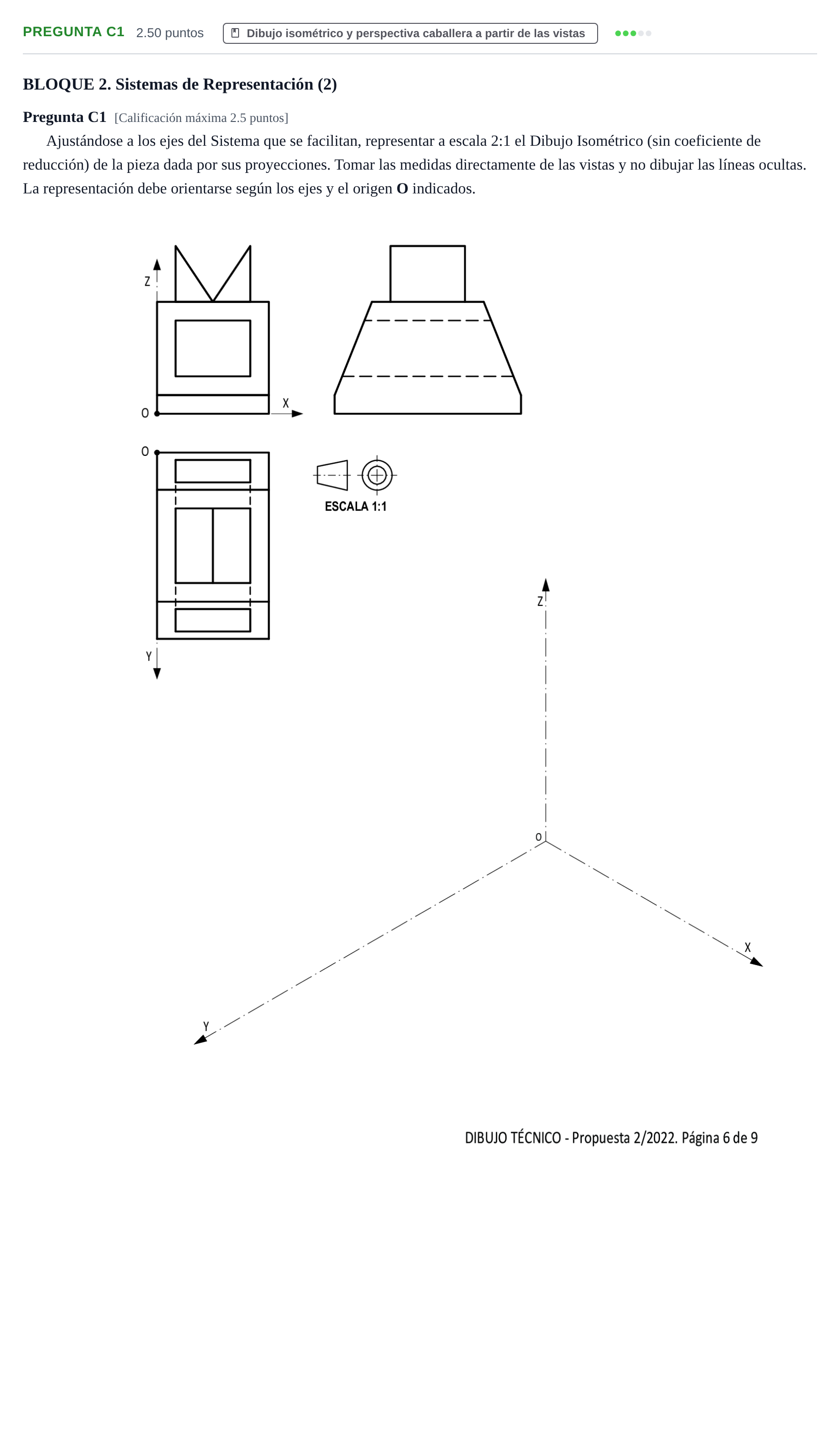

Ajustándose a los ejes del Sistema que se facilitan, representar a escala 2:1 el Dibujo Isométrico (sin coeficiente de reducción) de la pieza dada por sus proyecciones.

Solución: Representación isométrica a escala 2:1, sin coeficiente de reducción, con origen en O, eje X hacia la derecha-abajo, eje Y hacia la izquierda-abajo y eje Z vertical. La pieza tiene tres partes: 1. Base: losa prismática rectangular de poca altura que ocupa todo el ancho en X y toda la profundidad en Y. No tiene escalones. 2. Cuerpo central: tronco de sección trapezoidal en el plano YZ, que se ve en el perfil. Sus caras anterior y posterior son planos inclinados que convergen hacia arriba, y sus caras laterales son verticales, paralelas a YZ. Lo atraviesa de lado a lado según Y un hueco prismático rectangular, centrado en X. En el alzado se ve como un rectángulo. En planta asoma como dos rectángulos sobre las caras inclinadas. En el perfil queda oculto, con las líneas de trazos. 3. Cuerpo superior: prisma apoyado en el centro de la cara superior del tronco, con su misma profundidad en Y y el ancho del hueco en X. Tiene una entalla en V a lo largo de Y, que deja dos prismas triangulares con la cara exterior vertical y la interior inclinada, unidos en la arista inferior central. Esa arista es la línea central que aparece en la planta. Todas las medidas se toman de las vistas, se multiplican por 2 y se llevan sobre las direcciones X, Y y Z. Solo se dibujan las aristas vistas.
