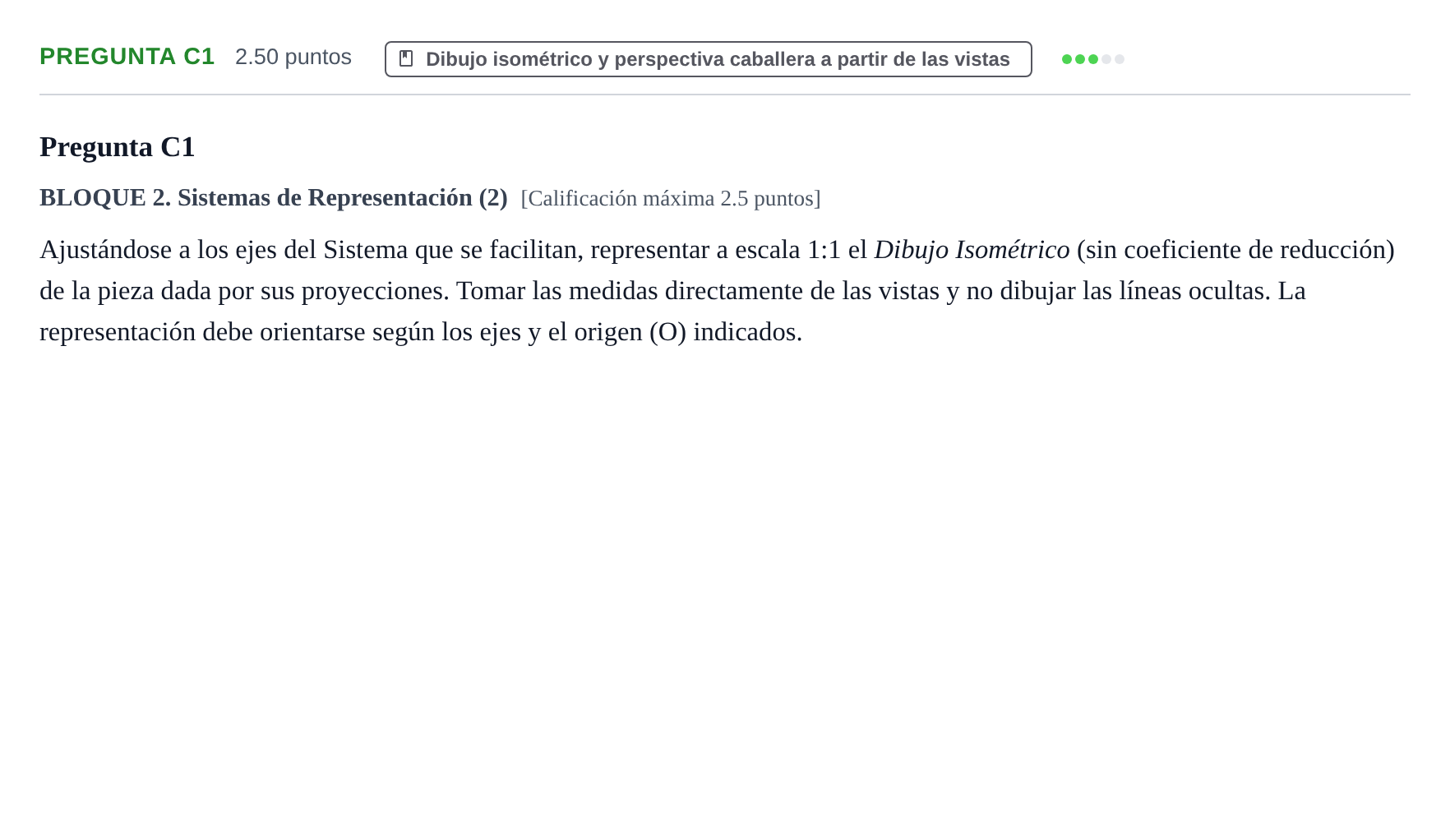

Pregunta C1 · Dibujo técnico II PAU Castilla y León Ordinaria 2023

Ajustándose a los ejes del Sistema que se facilitan, representar a escala 1:1 el Dibujo Isométrico (sin coeficiente de reducción) de la pieza dada por sus proyecciones.

Solución: Representación en perspectiva isométrica (dibujo isométrico a escala 1:1, sin reducción): 1. Caja envolvente: Se traslada el origen $O$ en la esquina correspondiente a las vistas diédricas. Dimensiones máximas medidas directamente con regla: anchura total en el eje $Y$, profundidad en el eje $X$ y altura en el eje $Z$. 2. Canal central: Se traza el vaciado superior en forma de 'U' en la zona central de la pieza, que se extiende en la dirección del eje $X$. 3. Rebajes laterales y salientes: Se representan los brazos o alas laterales escalonadas a ambos lados en la dirección del eje $Y$, respetando las hendiduras longitudinales visibles. 4. Aristas vistas: Se repasan con línea continua gruesa todas las aristas vistas del modelo. Según las instrucciones, se omiten las aristas ocultas.
