Pregunta C2 · Dibujo técnico II PAU Castilla y León Extraordinaria 2023

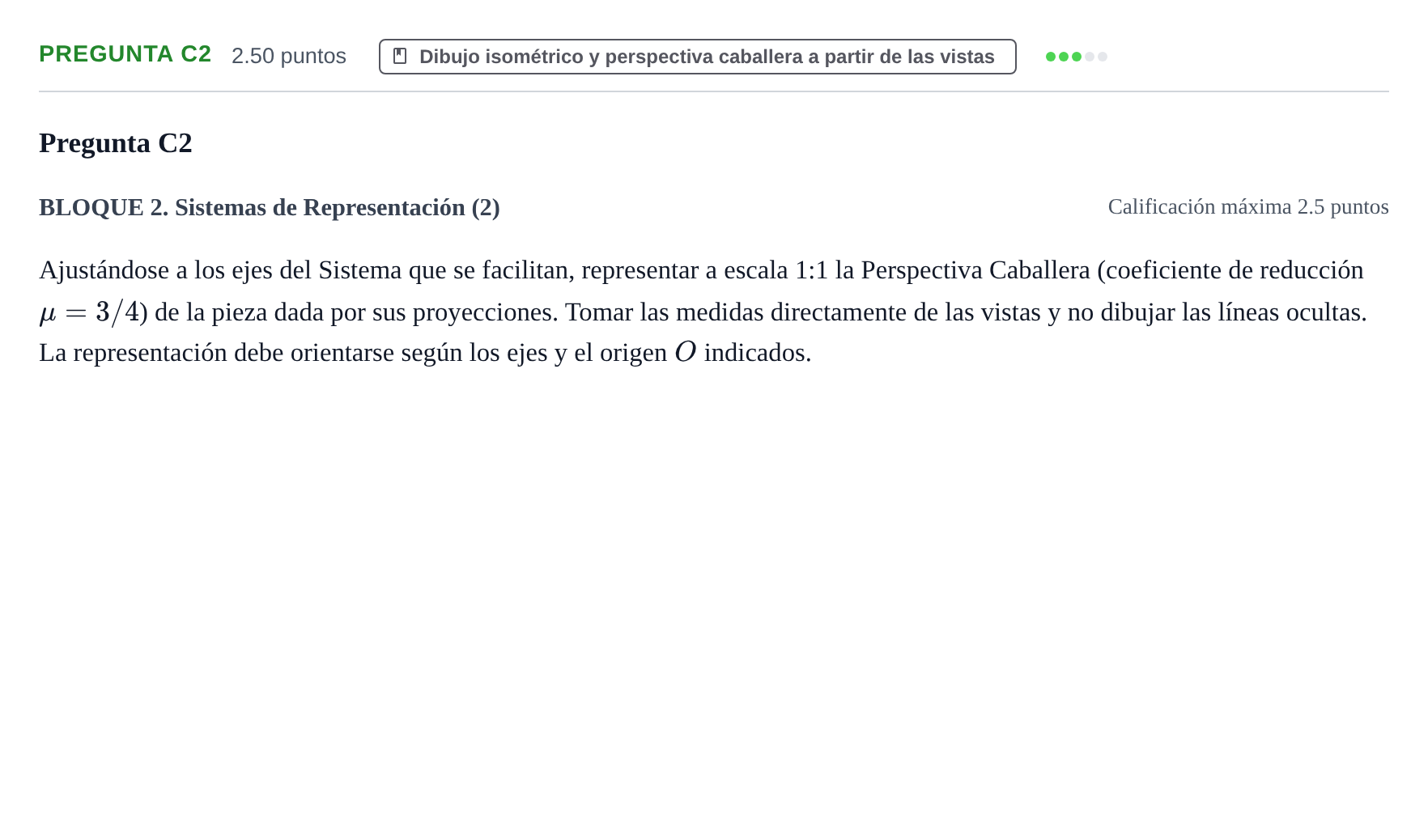

Ajustándose a los ejes del Sistema que se facilitan, representar a escala 1:1 la Perspectiva Caballera (coeficiente de reducción $\mu = 3/4$) de la pieza dada por sus proyecciones.

Solución: Dibujo de la pieza en perspectiva caballera normalizada sobre los ejes dados: 1. Caja envolvente: prisma de base cuadrangular/rectangular con las medidas de ancho ($X$) y alto ($Z$) en verdadera magnitud (escala 1:1), y profundidad ($Y$) reducida al factor $3/4$. 2. Base inferior: zócalo prismático con un chaflán vertical en la esquina derecha. 3. Cuerpo superior: rampa principal inclinada que cae hacia la derecha y cortes triangulares inclinados formando caras planas oblicuas según se deduce del alzado, perfil y planta. 4. Aristas vistas trazadas con trazo continuo grueso; no se representan aristas ocultas.
