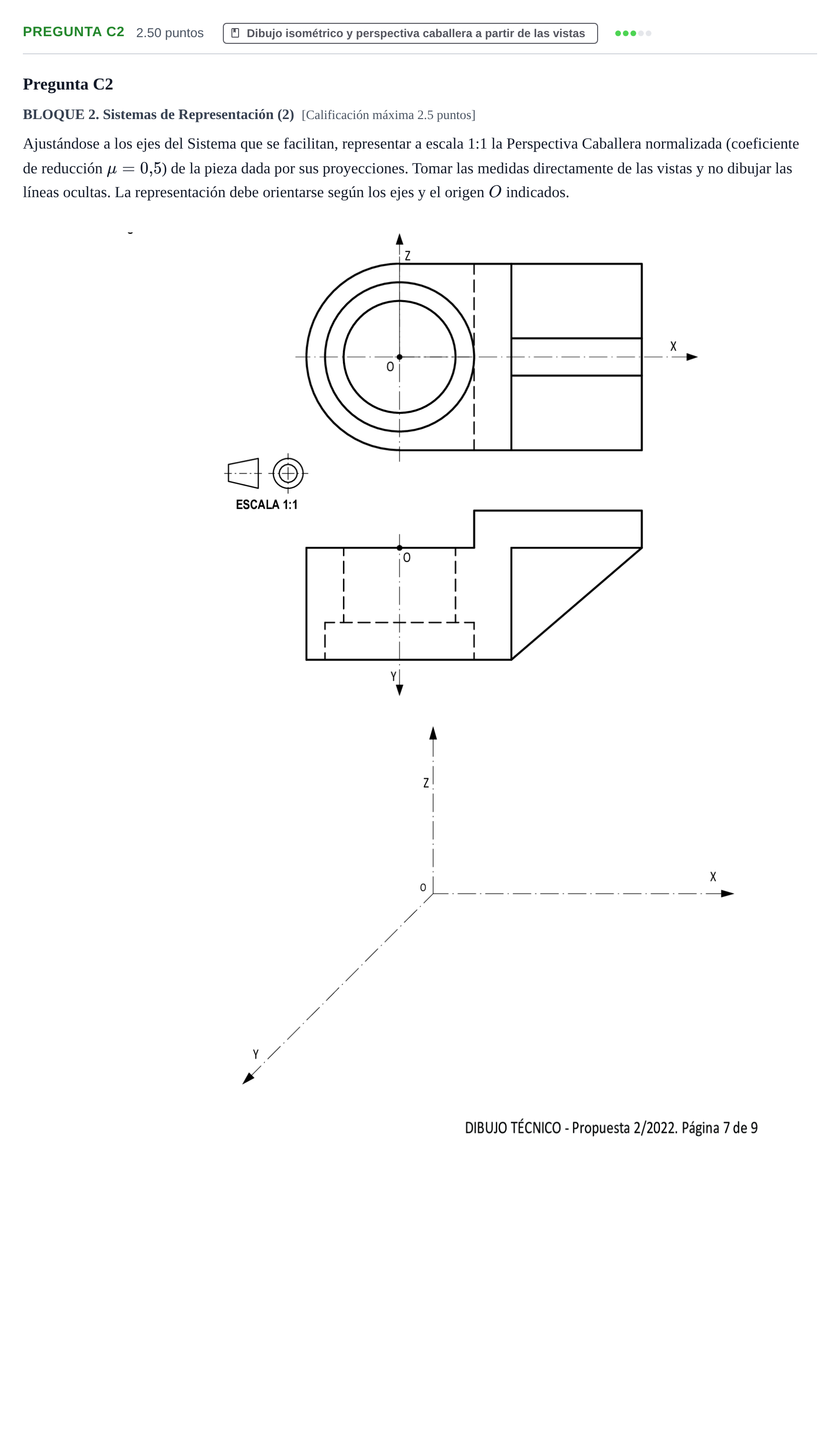

Pregunta C2 · Dibujo técnico II PAU Castilla y León Extraordinaria 2022

Ajustándose a los ejes del Sistema que se facilitan, representar a escala 1:1 la Perspectiva Caballera normalizada (coeficiente de reducción μ=0.5) de la pieza dada por sus proyecciones. Tomar las medidas directamente de las vistas y no dibujar las líneas ocultas. La representación debe orientarse según los ejes y el origen O indicados.

Solución: Perspectiva caballera con el plano XZ en verdadera magnitud y las profundidades según Y reducidas a la mitad (y' = 0,5·y). Medidas tomadas de las vistas en mm, con O en el centro de los círculos y en la cara trasera (y = 0) de la parte izquierda: - Envolvente: altura en Z de −25 a +25 y longitud en X de −25 a 65. A la izquierda hay un semicilindro de R25, de eje Y y centro O, unido a una parte prismática que llega hasta x = 65. - Profundidad de la parte izquierda (x de −25 a 30): de y = 0 a y = 30, que se dibuja con 15. - Taladro pasante Ø30 según Y, con avellanado cilíndrico Ø40 en la cara delantera. El avellanado ocupa de y = 20 a y = 30, es decir, 10 de profundidad, que se dibujan con 5. En la cara delantera, círculos concéntricos de R20 y R15 en verdadera magnitud, desplazados 15 según la dirección de Y. - Prolongación trasera: entre x = 20 y x = 65 la pieza se prolonga hacia atrás de y = 0 a y = −10, que se dibujan con −5, con toda la altura de 50. - Parte derecha (x de 30 a 65): en planta está limitada por una cara vertical oblicua que va de (x = 65, y = 0) a (x = 30, y = 30). En la perspectiva va de (65, 0) a (30, 15 reducido). - Ranura horizontal de 10 de altura (z de −5 a +5) que recorre la parte derecha entre x = 30 y x = 65. - No se dibujan las aristas ocultas.
