Pregunta C1 · Dibujo técnico II PAU Castilla y León Ordinaria 2022

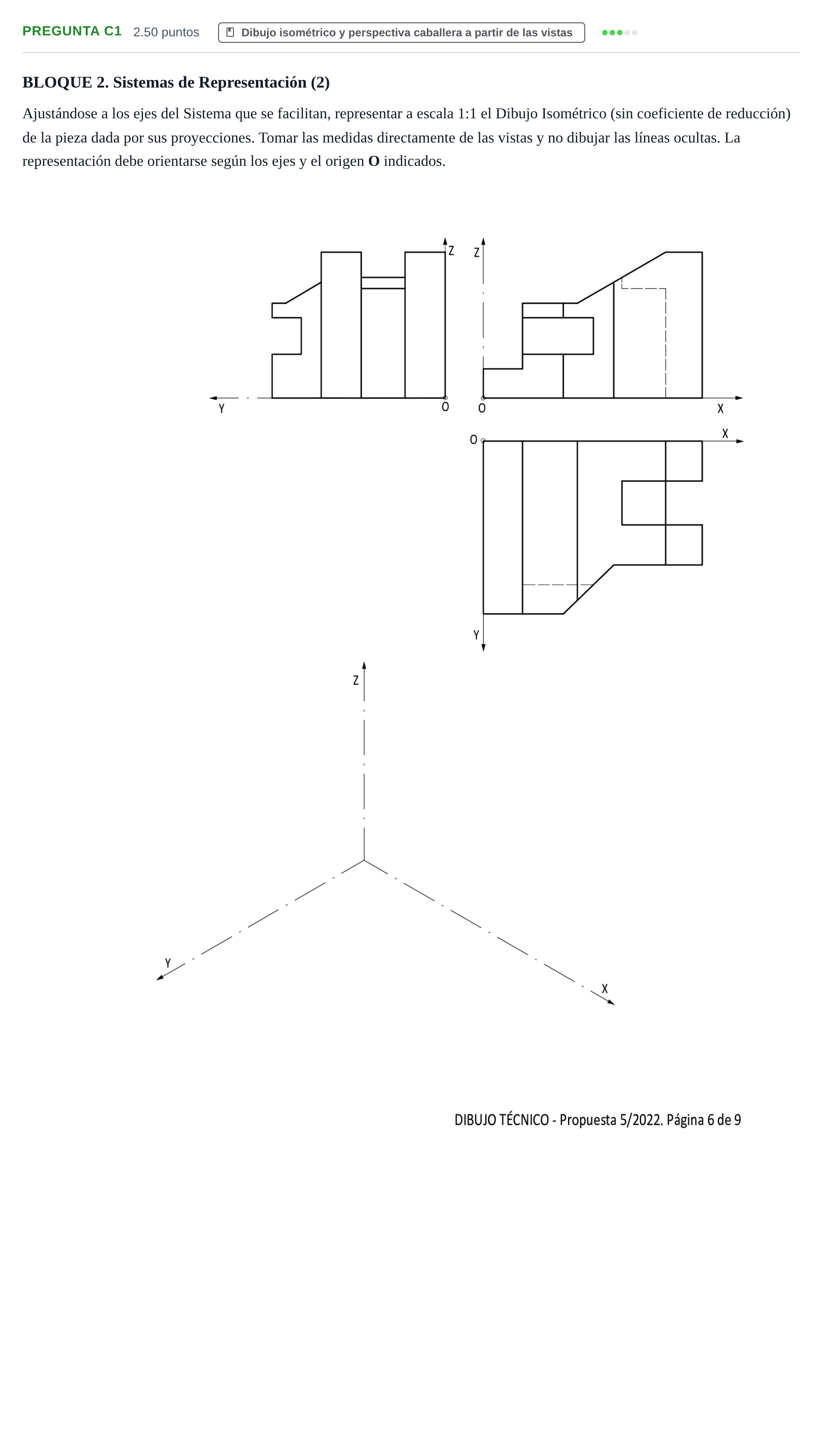

Ajustándose a los ejes del Sistema que se facilitan, representar a escala 1:1 el Dibujo Isométrico (sin coeficiente de reducción) de la pieza dada por sus proyecciones. Tomar las medidas directamente de las vistas y no dibujar las líneas ocultas. La representación debe orientarse según los ejes y el origen O indicados.

Solución: Representación isométrica de la pieza a escala 1:1 (sin reducción): - Prisma envolvente y cuerpo principal: situado a partir del origen $O$, respetando las longitudes totales en los ejes $X$, $Y$ y $Z$. - Plano inclinado superior: rampa que desciende desde la altura máxima posterior hacia la parte frontal intermedia. - Torretas y ranuras: columnas verticales separadas por ranuras longitudinales y transversales según se definen en el alzado y la planta. - Vaciado/cajeado lateral e inferior: escalón en la zona delantera inferior y vaciado en forma de U en el extremo de la pieza. - Líneas vistas: trazadas con línea continua visible, omitiendo las aristas ocultas según especifica el enunciado.
