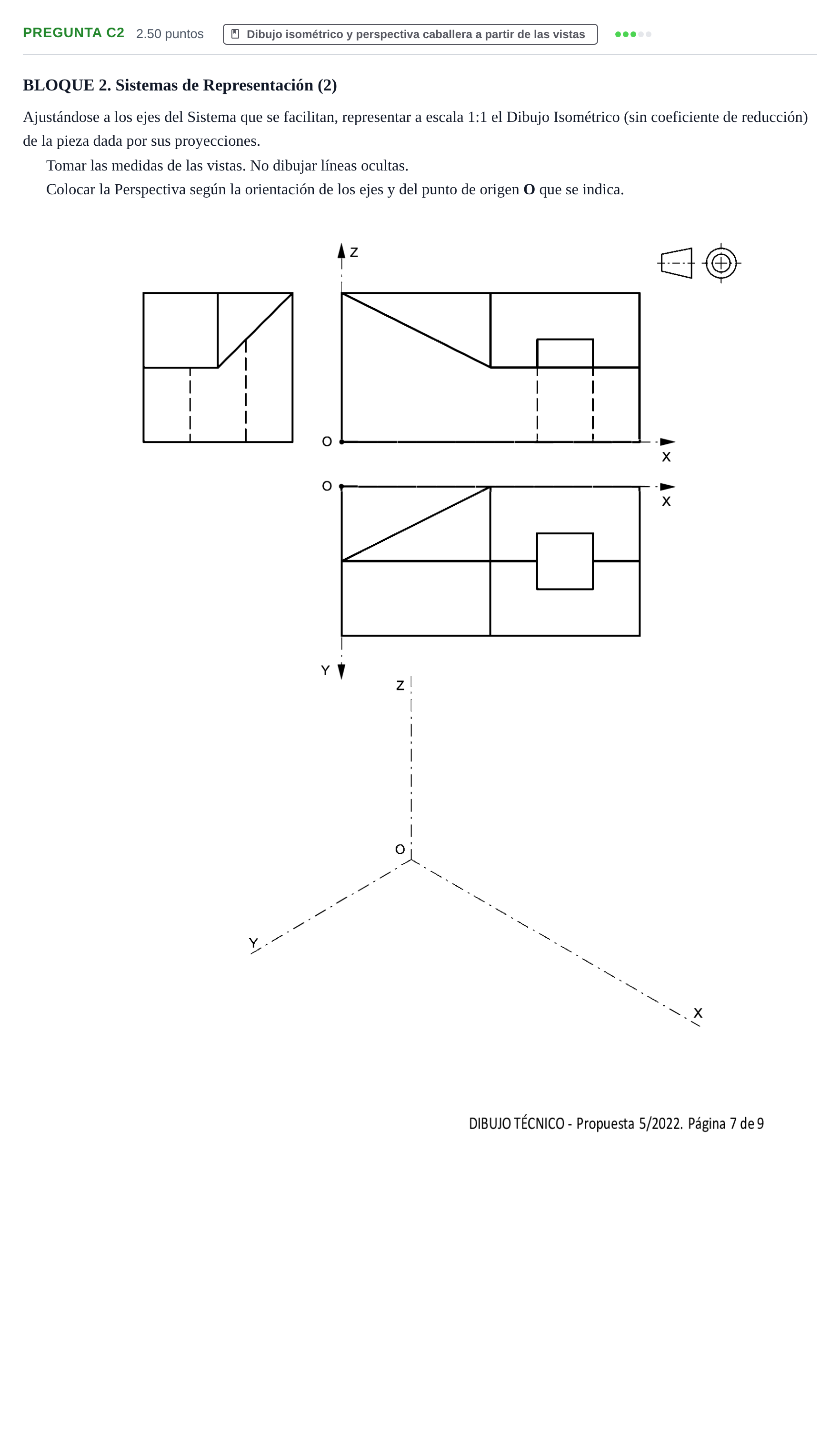

Pregunta C2 · Dibujo técnico II PAU Castilla y León Ordinaria 2022

Ajustándose a los ejes del Sistema que se facilitan, representar a escala 1:1 el Dibujo Isométrico (sin coeficiente de reducción) de la pieza dada por sus proyecciones.

Solución: La pieza queda definida en perspectiva isométrica a partir de las siguientes operaciones sobre el prisma envolvente: - Origen y ejes: El punto $O$ se sitúa en el vértice inferior posterior-izquierdo de la referencia. El eje $X$ avanza hacia la derecha, el eje $Y$ hacia la izquierda-delante y el eje $Z$ en vertical. - Zona izquierda ($x < x_{\text{medio}}$): Presenta un plano inclinado triangular que desciende desde la arista superior hasta la cota intermedia horizontal, intersectando las caras posterior y lateral izquierda según las líneas oblicuas vistas en alzado y perfil. - Zona derecha ($x > x_{\text{medio}}$): En el nivel intermedio superior se ubica un orificio/vaciado pasante de sección cuadrada centrado en planta, rodeado por caras horizontales y verticales a nivel medio. - Acabado: Trazado a tinta o lápiz con aristas vistas continuas y sin líneas ocultas, conservando los paralelismos con los ejes isométricos para todas las aristas ortogonales.
