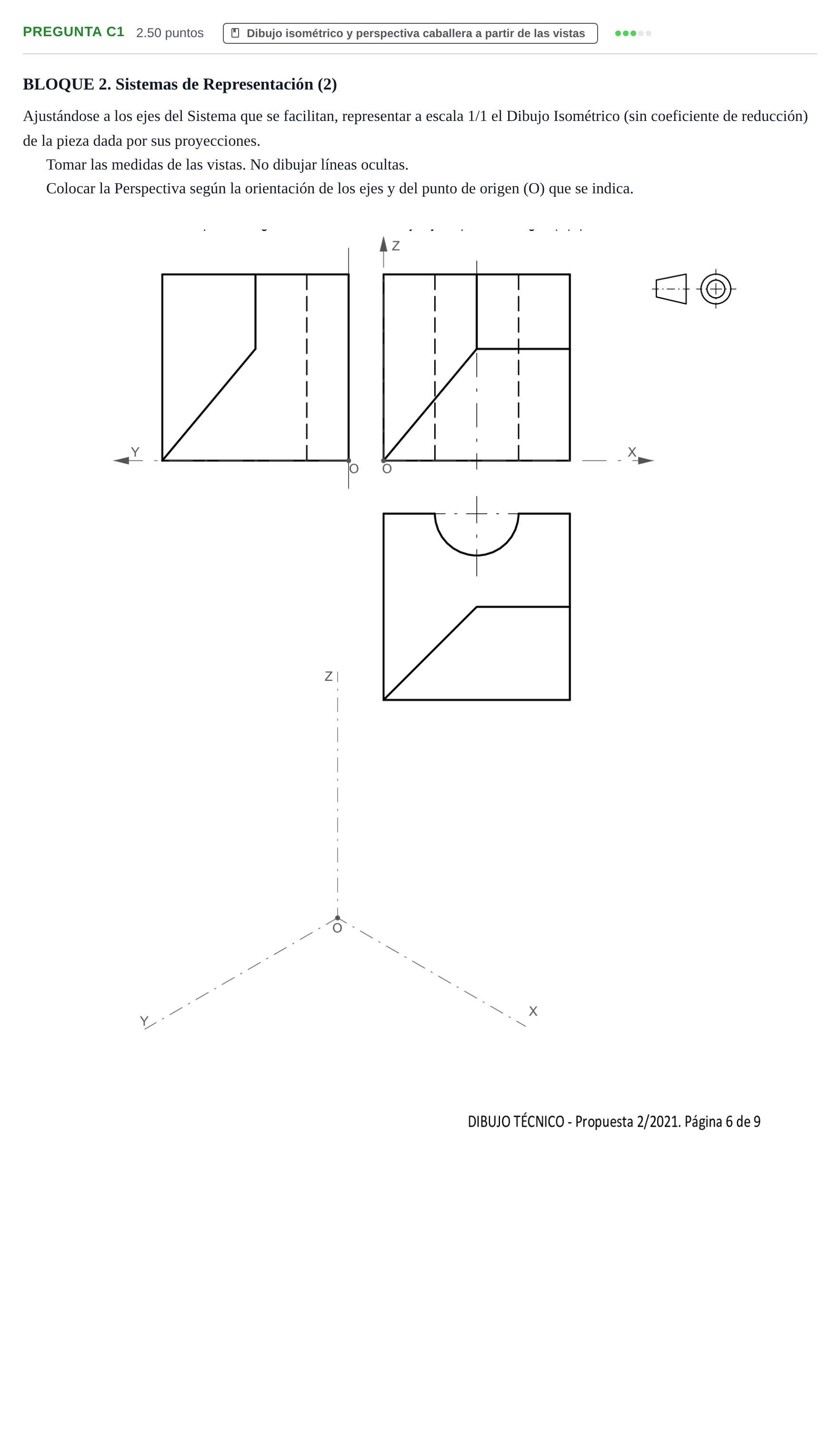

Pregunta C1 · Dibujo técnico II PAU Castilla y León Ordinaria 2021

Ajustándose a los ejes del Sistema que se facilitan, representar a escala 1/1 el Dibujo Isométrico (sin coeficiente de reducción) de la pieza dada por sus proyecciones.

Solución: Descripción de la pieza en perspectiva isométrica: 1. Cuerpo base envolvente: Un prisma de base cuadrada apoyado sobre el plano horizontal $XY$, con altura en el eje $Z$. 2. Ranura / rebaje cilíndrico: En la cara posterior (plano $YZ$), presenta un vaciado semicilíndrico vertical que atraviesa la pieza de arriba a abajo en la mitad de la arista superior trasera. 3. Corte inclinado / chaflán: En la parte delantera, presenta una rampa o plano inclinado que asciende desde la base hasta media altura, continuando con una meseta horizontal hacia la derecha y una cara vertical hacia la parte superior. 4. Aristas vistas: Trazar todas las aristas visibles del sólido con línea continua gruesa, omitiendo las líneas ocultas según indica el enunciado.
