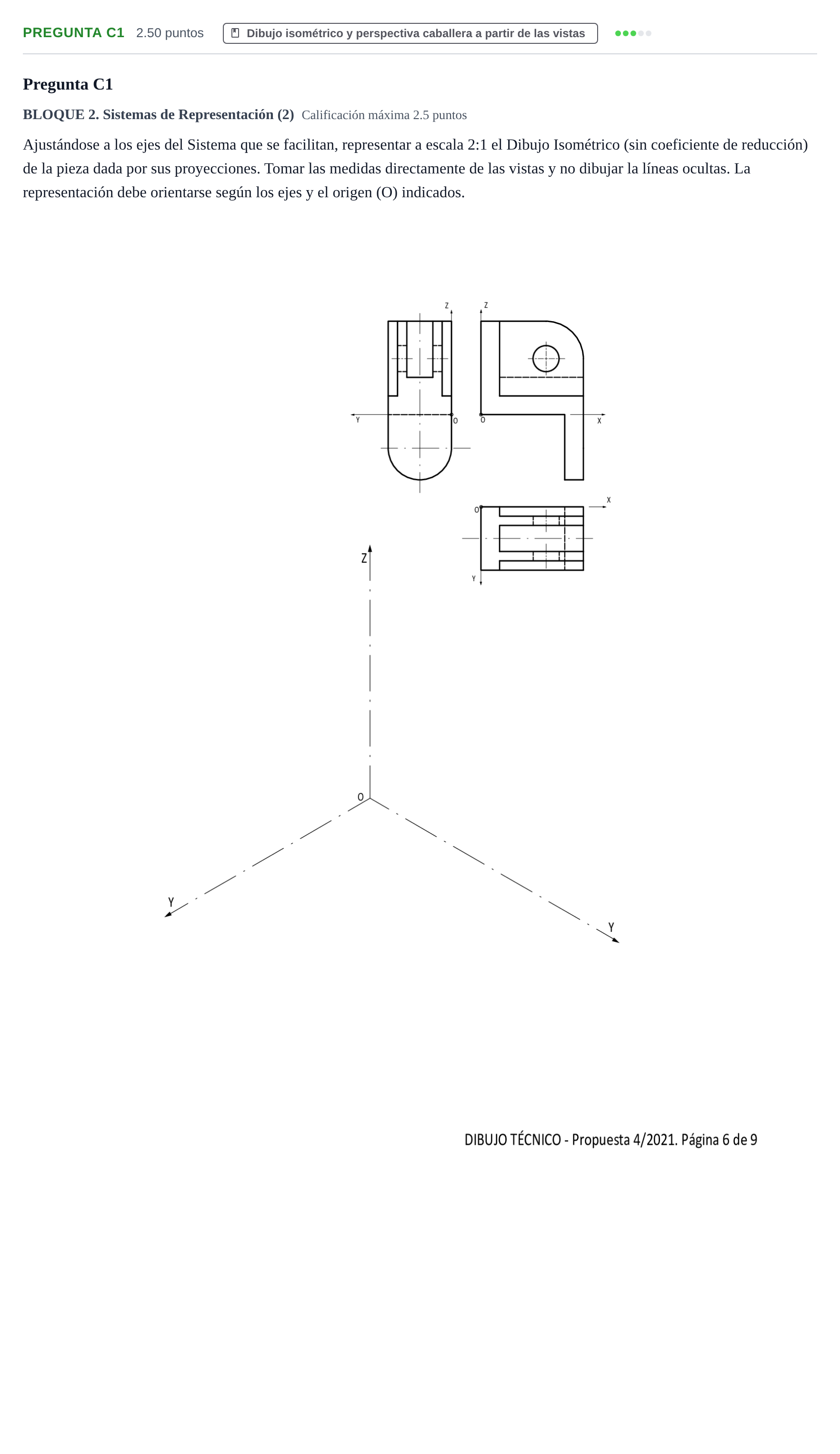

Pregunta C1 · Dibujo técnico II PAU Castilla y León Extraordinaria 2021

Ajustándose a los ejes del Sistema que se facilitan, representar a escala 2:1 el Dibujo Isométrico (sin coeficiente de reducción) de la pieza dada por sus proyecciones. Tomar las medidas directamente de las vistas y no dibujar la líneas ocultas. La representación debe orientarse según los ejes y el origen (O) indicados.

Solución: El dibujo isométrico resuelto a escala 2:1 debe contener: 1. Orientación y medidas a escala 2:1: Todas las magnitudes medidas en las vistas diédricas se duplican y se llevan paralelas a los ejes $X$, $Y$ y $Z$ a partir del origen $O$, sin aplicar coeficiente de reducción. 2. Cuerpo en escuadra/L invertida: Estructura principal con una rama vertical inferior a lo largo del plano $XZ$ (apéndice o pestaña hacia abajo en el eje $-Z$), un bloque horizontal intermedio y una parte superior vertical con ranura central. 3. Redondeo superior: Esquina superior derecha del alzado redondeada con un arco de circunferencia que en perspectiva isométrica se transforma en un arco de elipse u óvalo isométrico tangente a las aristas horizontal y vertical. 4. Taladro cilíndrico pasante: Orificio circular pasante centrado en la pared del alzado, trazado como una elipse isométrica completa en la cara frontal y su correspondiente arco elíptico en la cara paralela posterior si fuera visible. 5. Ranura / horquilla superior: Vaciado rectangular central en la parte superior que deja dos paredes laterales paralelas al plano $XZ$, con fondo horizontal. 6. Extremo semicilíndrico inferior en Y: Base o saliente inferior con terminación semicilíndrica trazada con su respectivo arco elíptico. 7. Visibilidad: Trazado correcto únicamente de las aristas vistas con línea continua gruesa, omitiendo las líneas ocultas según indica el enunciado.
