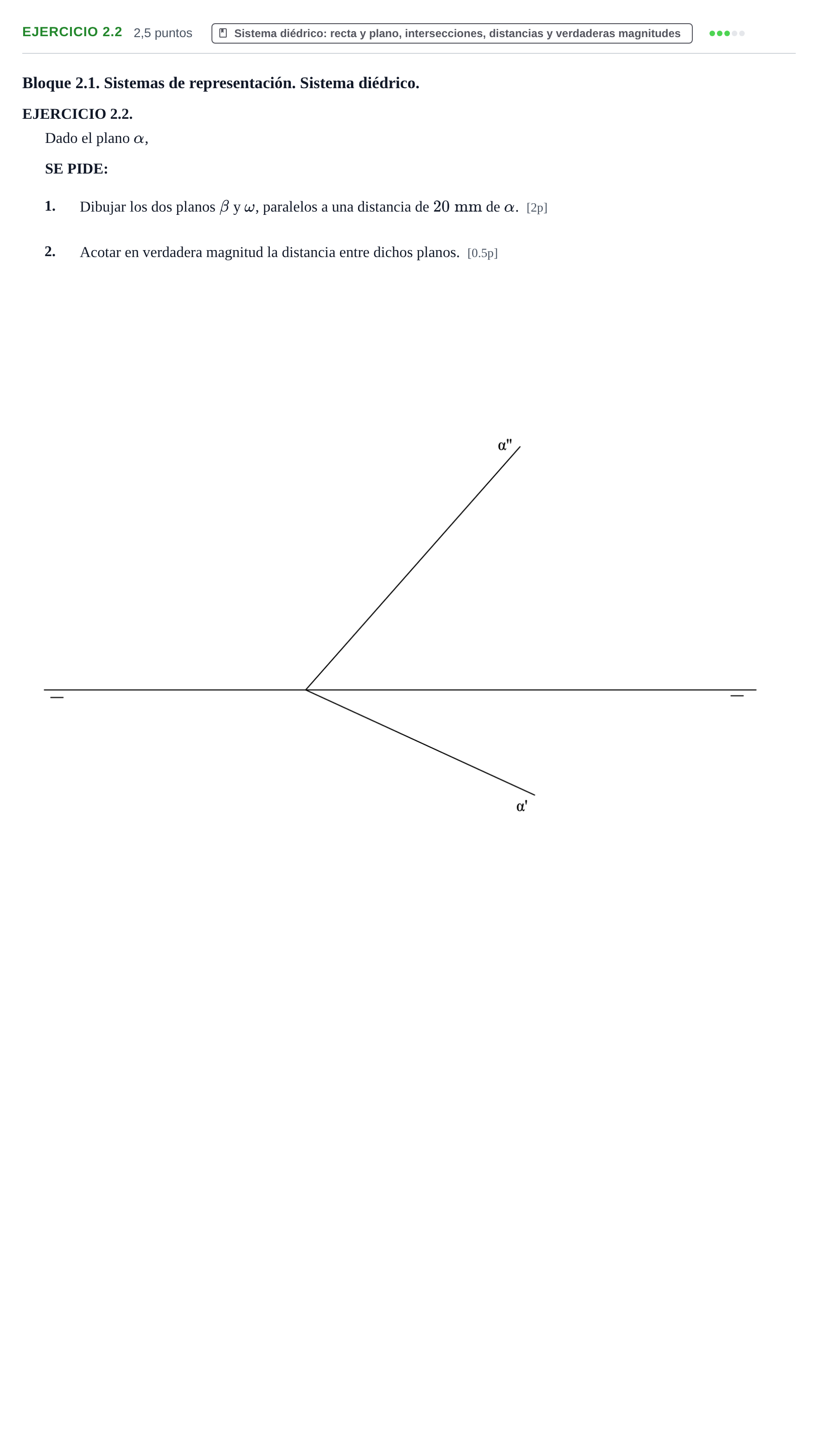

Ejercicio 2.2 · Dibujo técnico II PAU Cantabria Ordinaria 2024

1. Dibujar los dos planos β y ω, paralelos a una distancia de 20 mm de α. 2. Acotar en verdadera magnitud la distancia entre dichos planos.

Solución: Procedimiento y resultado gráfico: 1. Cambio de plano: Se realiza un cambio de plano vertical (nueva línea de tierra perpendicular a la traza horizontal $\alpha'$) para convertir el plano $\alpha$ en proyectante (plano de canto). En la nueva proyección vertical, la traza $\alpha''_1$ se proyecta como una recta. 2. Trazado de los planos paralelos: En la nueva proyección se trazan dos rectas paralelas a $\alpha''_1$ a una distancia de $20\text{ mm}$ a cada lado, que corresponden a las nuevas trazas $\beta''_1$ y $\omega''_1$. 3. Retorno a la vista original: Se determinan los puntos de corte con la nueva línea de tierra y se deshace el cambio de plano para obtener las trazas de $\beta$ ($\beta'$ y $\beta''$) y $\omega$ ($\omega'$ y $\omega''$), las cuales deben ser paralelas a las trazas correspondientes de $\alpha$. 4. Acotación: Se acota en verdadera magnitud la distancia de $20\text{ mm}$ (o la distancia total de $40\text{ mm}$ entre $\beta$ y $\omega$) en la proyección auxiliar donde se encuentra en verdadera magnitud (perpendicular entre las trazas de los planos proyectantes).
