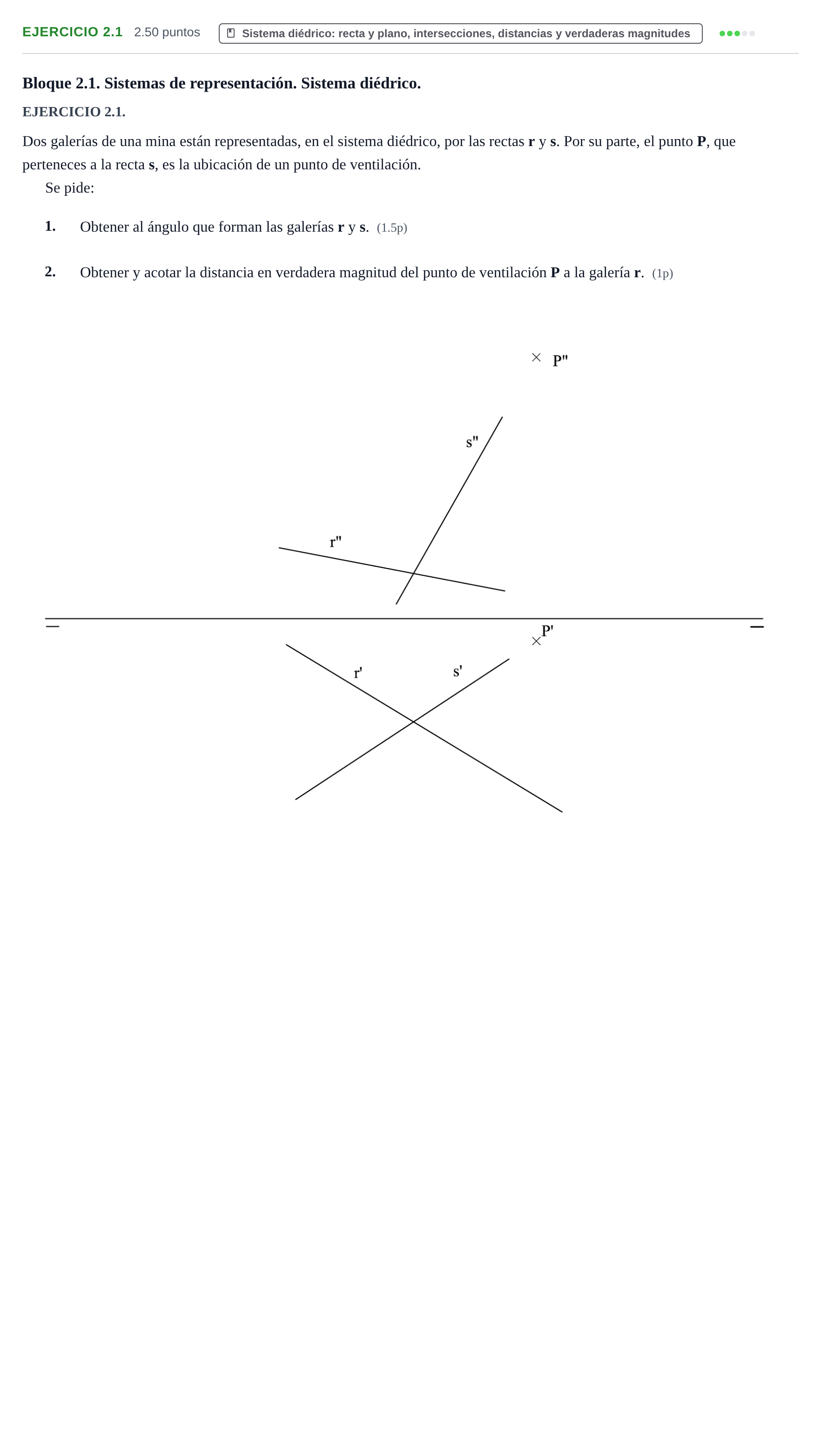

Ejercicio 2.1 · Dibujo técnico II PAU Cantabria Extraordinaria 2023

1. Obtener al ángulo que forman las galerías r y s. 2. Obtener y acotar la distancia en verdadera magnitud del punto de ventilación P a la galería r.

Solución: Apartado 1 (Ángulo entre las rectas r y s): - Determinación del plano que definen las rectas concurrentes $r$ y $s$ mediante sus trazas o rectas auxiliares del plano. - Abatimiento del plano sobre uno de los planos de proyección (horizontal o vertical). - Obtención de las rectas abatidas $(r)$ y $(s)$ y señalamiento del ángulo que forman en verdadera magnitud. Apartado 2 (Distancia de P a r): - Trazado de un plano perpendicular a la recta $r$ que pase por el punto $P$. - Determinación del punto de intersección $I$ entre dicho plano perpendicular y la recta $r$. - Obtención de la verdadera magnitud del segmento $PI$ (por diferencia de cotas/alejamientos o giro/abatimiento) y su acotación normalizada correspondiente.
