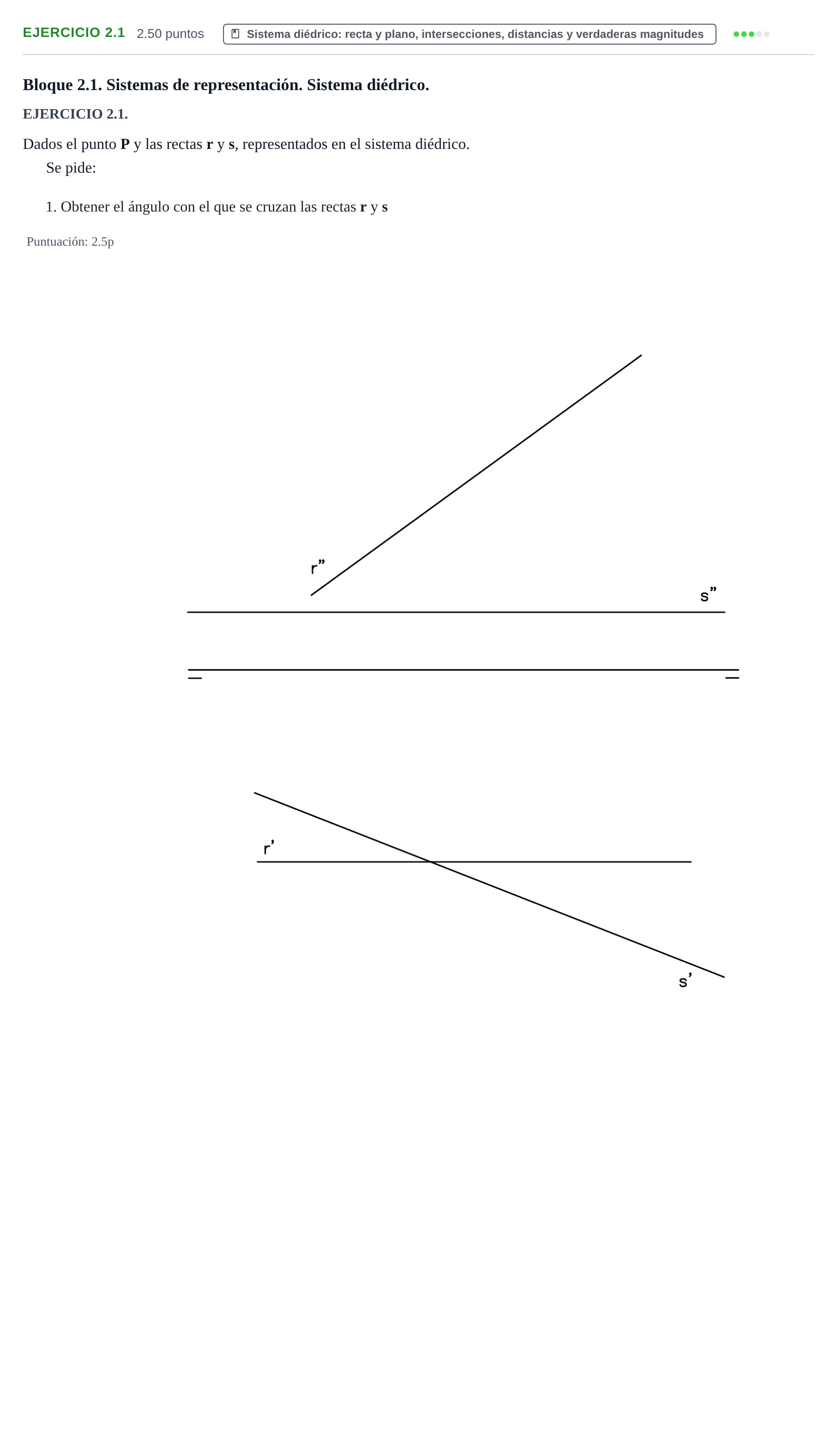

Ejercicio 2.1 · Dibujo técnico II PAU Cantabria Extraordinaria 2021

1. Obtener el ángulo con el que se cruzan las rectas r y s

Solución: Trazar por un punto cualquiera de una de las rectas (o por un punto P arbitrario) una recta paralela a la otra (por ejemplo, una paralela a $r$ cortando a $s$, o paralelas a ambas concurrentes en un vértice). Las dos rectas concurrentes definen un plano $\alpha$. Abatir dicho plano $\alpha$ sobre uno de los planos de proyección (horizontal o vertical) para obtener las rectas en verdadera magnitud y medir el ángulo que forman entre sí (tomando habitualmente el menor de los ángulos).
