Pregunta 4 · Dibujo técnico II PAU Cantabria Extraordinaria 2025

Tema: Secciones planas en perspectiva isométrica · Del examen Extraordinaria (2025)

Enunciado

APARTADO 2. Geometría proyectiva.

PREGUNTA 4.

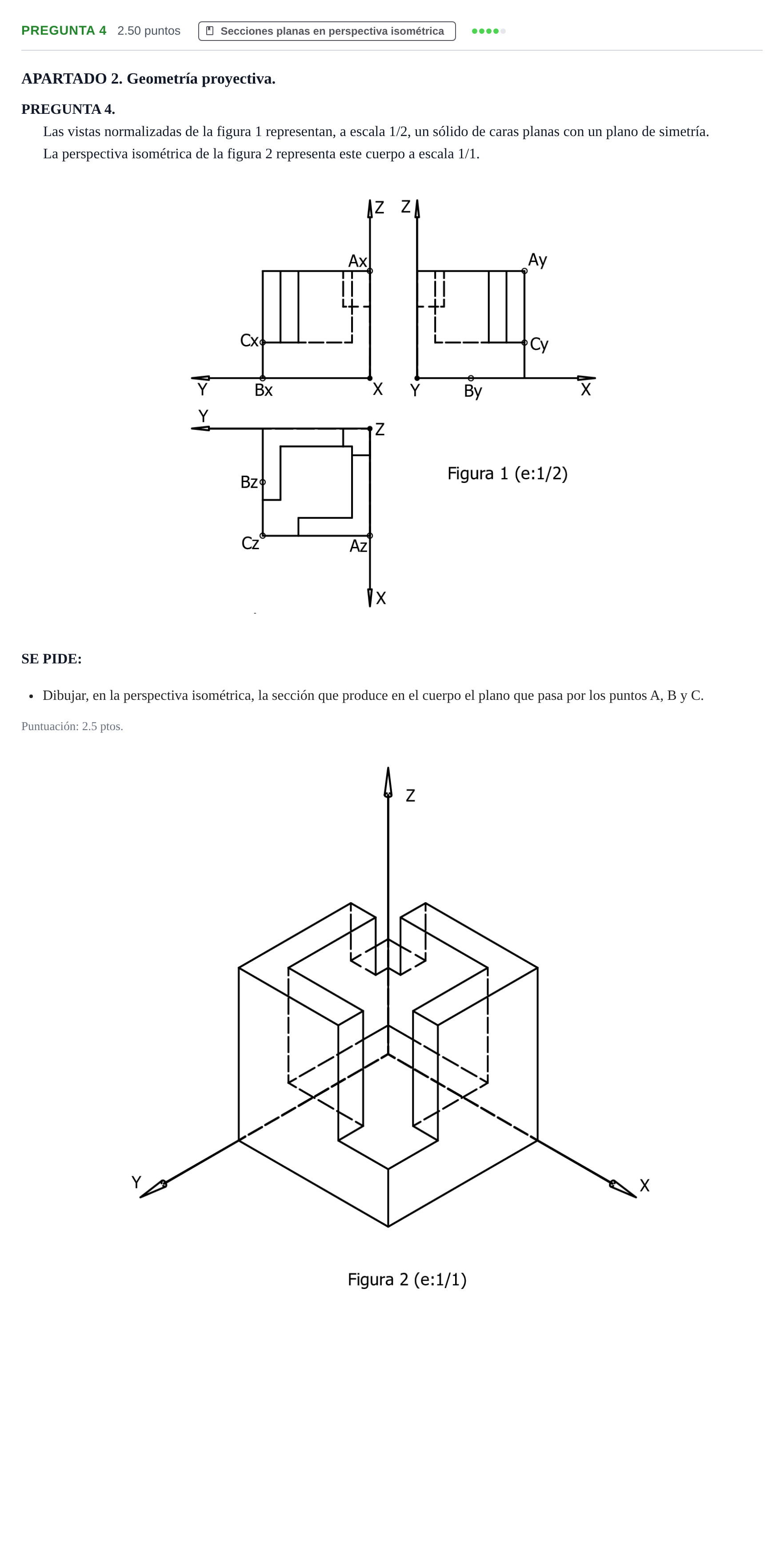

Las vistas normalizadas de la figura 1 representan, a escala 1/2, un sólido de caras planas con un plano de simetría.

La perspectiva isométrica de la figura 2 representa este cuerpo a escala 1/1.

SE PIDE:

Dibujar, en la perspectiva isométrica, la sección que produce en el cuerpo el plano que pasa por los puntos A, B y C.

Puntuación: 2.5 ptos.

Enunciado: Pregunta 4 · Dibujo técnico II PAU Cantabria Extraordinaria 2025

Solución

Según los criterios oficiales de corrección

Dibujar, en la perspectiva isométrica, la sección que produce en el cuerpo el plano que pasa por los puntos A, B y C.

Solución: Sección plana resultante formada por un polígono de 9 lados obtenido por la intersección del plano definido por A, B y C con las caras planas del sólido en perspectiva isométrica, remarcada y rayada.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
