Ejercicio 3.2 · Dibujo técnico II PAU Cantabria Extraordinaria 2024
Tema: Secciones planas en perspectiva isométrica · Del examen Extraordinaria (2024)
Enunciado
Bloque 2.2. Sistemas de representación. Perspectiva axonométrica isométrica y perspectiva caballera.
EJERCICIO 3.2.

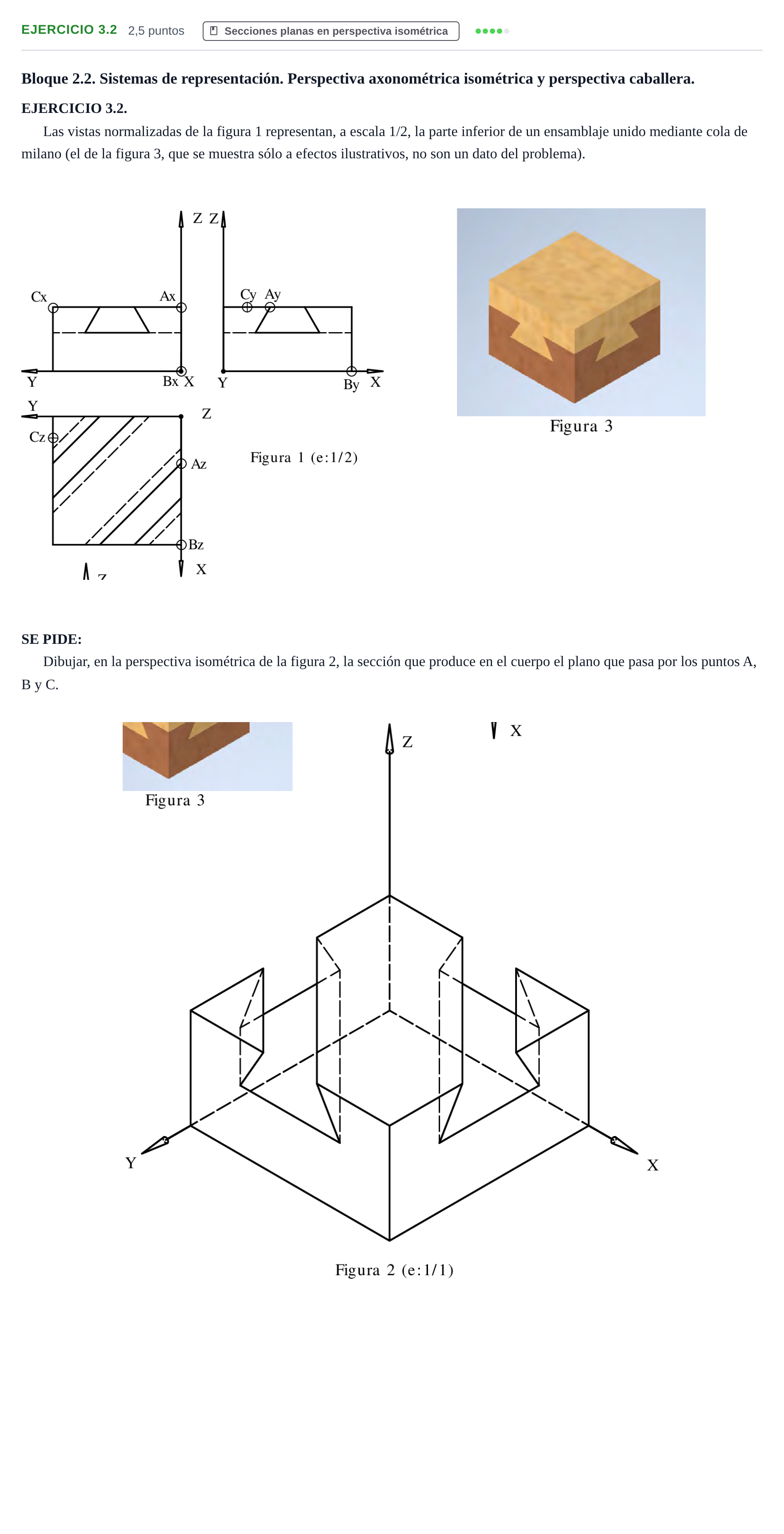

Las vistas normalizadas de la figura 1 representan, a escala 1/2, la parte inferior de un ensamblaje unido mediante cola de milano (el de la figura 3, que se muestra sólo a efectos ilustrativos, no son un dato del problema).
SE PIDE:
Dibujar, en la perspectiva isométrica de la figura 2, la sección que produce en el cuerpo el plano que pasa por los puntos A, B y C.
Solución
Según los criterios oficiales de corrección
Dibujar, en la perspectiva isométrica de la figura 2, la sección que produce en el cuerpo el plano que pasa por los puntos A, B y C.
Solución: Determinación de los 11 lados que forman los polígonos de la sección plana producida por el plano ABC sobre el cuerpo en perspectiva isométrica, remarcando y rayando la sección resultante.
