Ejercicio 3.1 · Dibujo técnico II PAU Cantabria Extraordinaria 2023
Tema: Secciones planas en perspectiva isométrica · Del examen Extraordinaria (2023)
Enunciado
Bloque 2.2. Sistemas de representación. Perspectiva axonométrica isométrica y perspectiva caballera.
EJERCICIO 3.1.

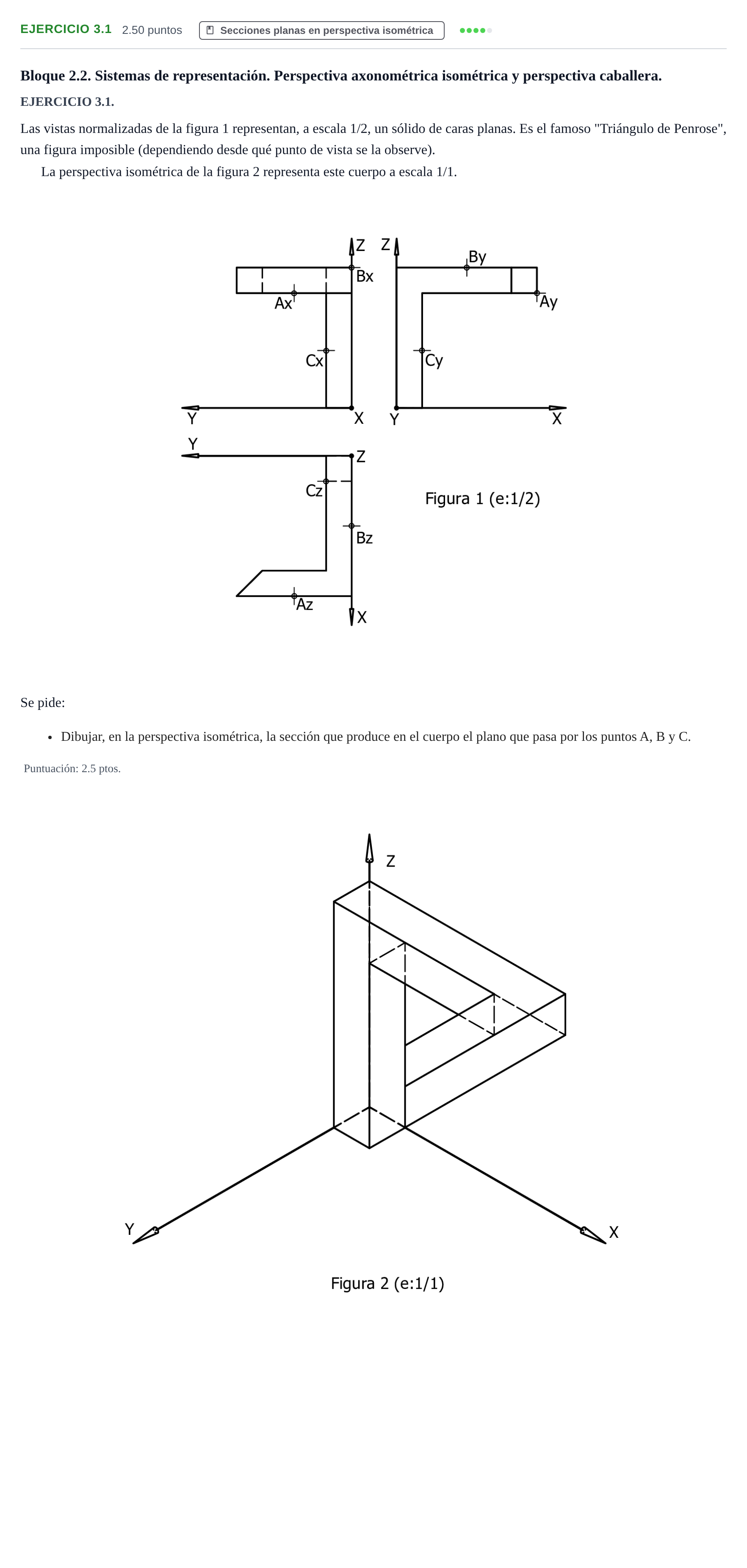

Las vistas normalizadas de la figura 1 representan, a escala 1/2, un sólido de caras planas. Es el famoso "Triángulo de Penrose", una figura imposible (dependiendo desde qué punto de vista se la observe).
La perspectiva isométrica de la figura 2 representa este cuerpo a escala 1/1.
Se pide:
Dibujar, en la perspectiva isométrica, la sección que produce en el cuerpo el plano que pasa por los puntos A, B y C.
Puntuación: 2.5 ptos.
Solución
Según los criterios oficiales de corrección
Dibujar, en la perspectiva isométrica, la sección que produce en el cuerpo el plano que pasa por los puntos A, B y C.
Solución: Sección plana poligonal de 12 lados sobre las caras del sólido en perspectiva isométrica, debidamente remarcada y rayada.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
