Pregunta 4 · Dibujo técnico II PAU Cantabria Ordinaria 2025

Tema: Secciones planas en perspectiva isométrica · Del examen Ordinaria (2025)

Enunciado

APARTADO 2. Geometría proyectiva.

PREGUNTA 4.

Las vistas normalizadas de la figura 1 representan, a escala 1/2, un sólido con 3 planos de simetría.

La perspectiva isométrica de la figura 2 representa este cuerpo a escala 1/1.

Se pide:

• Dibujar, en la perspectiva isométrica, las 6 secciones iguales que produce en el cuerpo el plano que pasa por los puntos A, B y C.

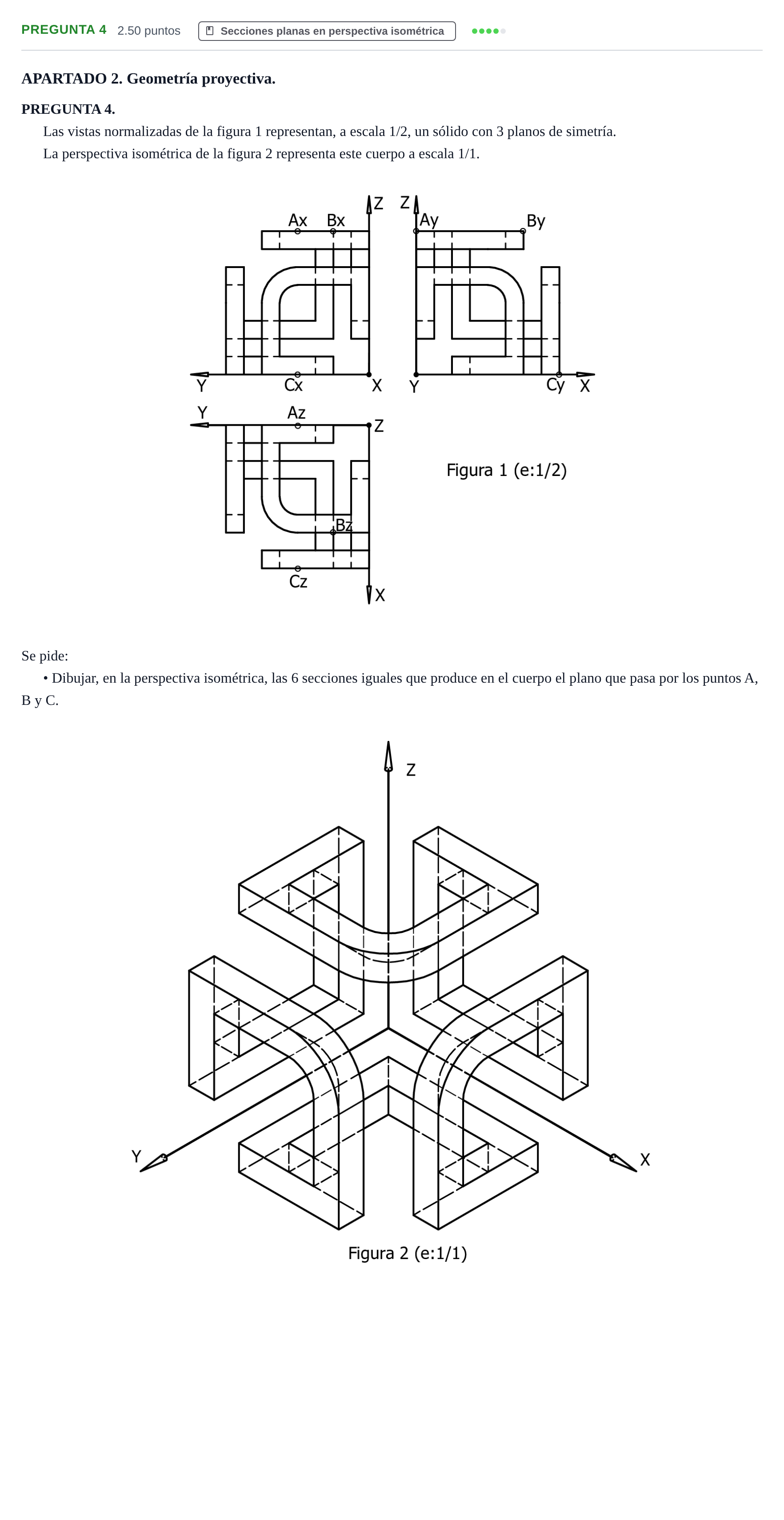

Enunciado: Pregunta 4 · Dibujo técnico II PAU Cantabria Ordinaria 2025

Solución

Según los criterios oficiales de corrección

• Dibujar, en la perspectiva isométrica, las 6 secciones iguales que produce en el cuerpo el plano que pasa por los puntos A, B y C.

Solución: Trazado sobre la perspectiva isométrica de los 6 polígonos correspondientes a las secciones planas (24 lados en total), rayados adecuadamente con línea continua o delimitados con aristas visibles y ocultas.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
