Ejercicio 3.1 · Dibujo técnico II PAU Cantabria Ordinaria 2022
Tema: Secciones planas en perspectiva isométrica · Del examen Ordinaria (2022)

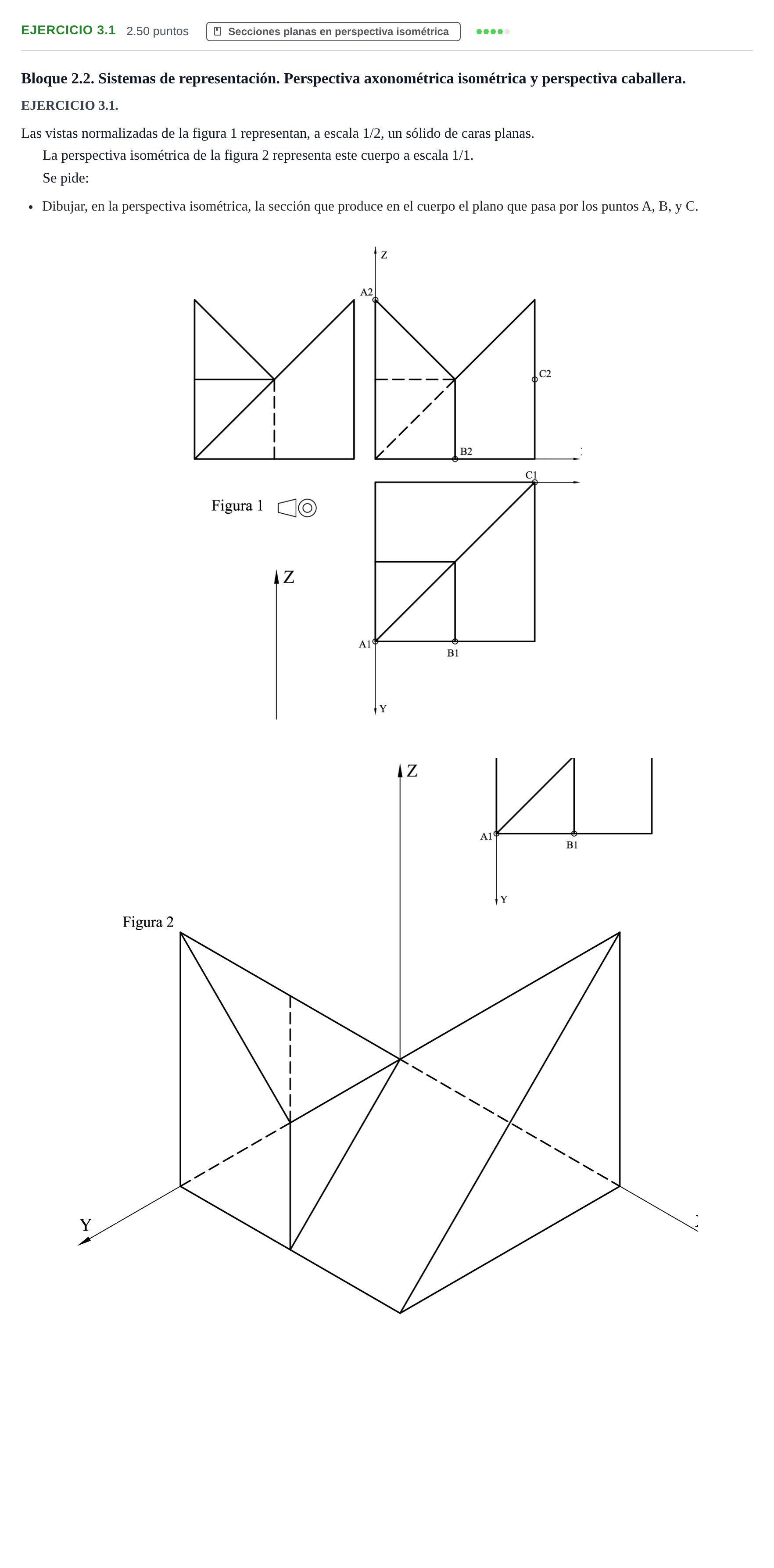

Enunciado
Bloque 2.2. Sistemas de representación. Perspectiva axonométrica isométrica y perspectiva caballera.
EJERCICIO 3.1.
Las vistas normalizadas de la figura 1 representan, a escala 1/2, un sólido de caras planas.
La perspectiva isométrica de la figura 2 representa este cuerpo a escala 1/1.
Se pide:
Dibujar, en la perspectiva isométrica, la sección que produce en el cuerpo el plano que pasa por los puntos A, B, y C.
Solución
Solución de AprenAI (no es la oficial)
Dibujar, en la perspectiva isométrica, la sección que produce en el cuerpo el plano que pasa por los puntos A, B, y C.
Solución: Polígono plano cerrado resultante de cortar el cuerpo con el plano definido por los puntos A, B y C, representado con sus aristas visibles, aristas ocultas y el rayado normalizado a 45° o diferenciación gráfica de la superficie seccionada.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
