Ejercicio 3.1 · Dibujo técnico II PAU Cantabria Ordinaria 2023
Tema: Secciones planas en perspectiva isométrica · Del examen Ordinaria (2023)

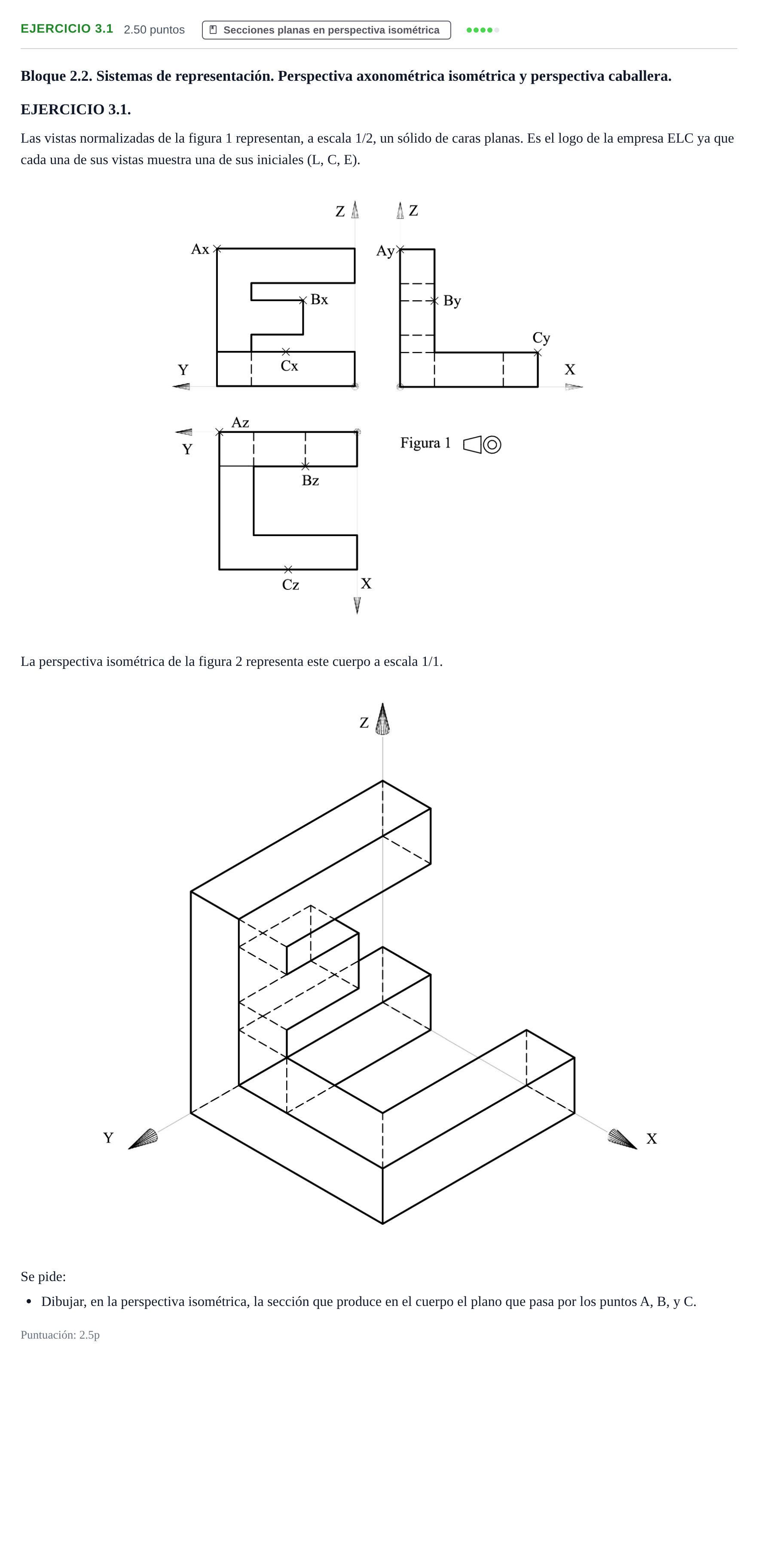

Enunciado
Bloque 2.2. Sistemas de representación. Perspectiva axonométrica isométrica y perspectiva caballera.
EJERCICIO 3.1.
Las vistas normalizadas de la figura 1 representan, a escala 1/2, un sólido de caras planas. Es el logo de la empresa ELC ya que cada una de sus vistas muestra una de sus iniciales (L, C, E).
La perspectiva isométrica de la figura 2 representa este cuerpo a escala 1/1.
Se pide:
Dibujar, en la perspectiva isométrica, la sección que produce en el cuerpo el plano que pasa por los puntos A, B, y C.
Puntuación: 2.5p
Solución
Según los criterios oficiales de corrección
Dibujar, en la perspectiva isométrica, la sección que produce en el cuerpo el plano que pasa por los puntos A, B, y C.
Solución: El polígono sección resultante consta de 8 lados que delimitan el corte del plano ABC con las distintas caras del sólido en perspectiva isométrica, remarcado con línea continua y rayado.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
