Pregunta 4 · Dibujo técnico II PAU Cantabria Extraordinaria 2026
Tema: Secciones planas en perspectiva isométrica · Del examen Extraordinaria (2026)

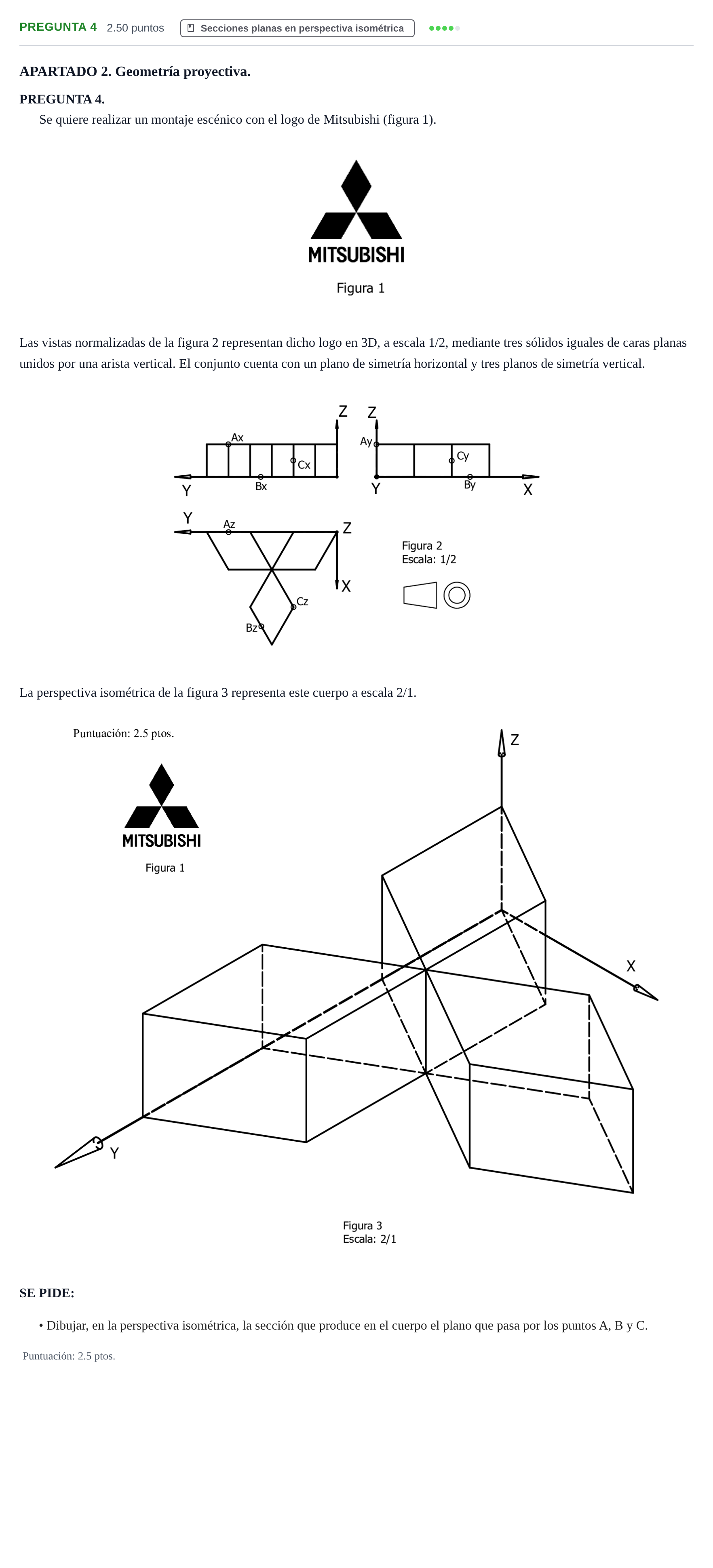

Enunciado
APARTADO 2. Geometría proyectiva.
PREGUNTA 4.
Se quiere realizar un montaje escénico con el logo de Mitsubishi (figura 1).
Las vistas normalizadas de la figura 2 representan dicho logo en 3D, a escala 1/2, mediante tres sólidos iguales de caras planas unidos por una arista vertical. El conjunto cuenta con un plano de simetría horizontal y tres planos de simetría vertical.
La perspectiva isométrica de la figura 3 representa este cuerpo a escala 2/1.
SE PIDE:
• Dibujar, en la perspectiva isométrica, la sección que produce en el cuerpo el plano que pasa por los puntos A, B y C.
Puntuación: 2.5 ptos.
Solución
Según los criterios oficiales de corrección
Dibujar, en la perspectiva isométrica, la sección que produce en el cuerpo el plano que pasa por los puntos A, B y C.
Solución: Sección poligonal resultante formada por 13 lados pertenecientes a los polígonos de corte en los tres prismas/sólidos componentes del logotipo. Las aristas vistas de la sección se representan con trazo continuo y las aristas ocultas con trazo discontinuo, o bien rayando toda la superficie de la sección.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
