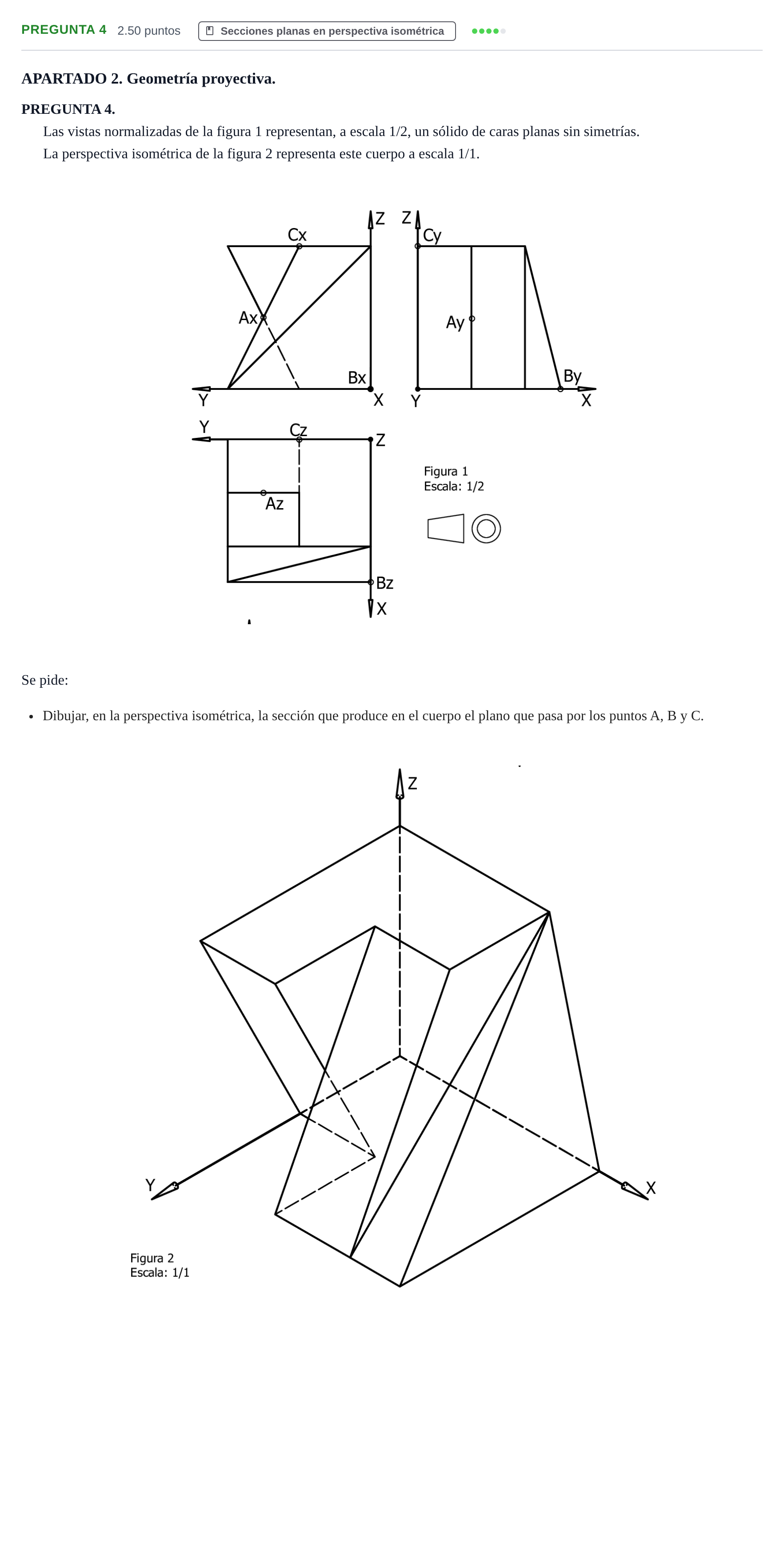

Pregunta 4 · Dibujo técnico II PAU Cantabria Ordinaria 2026

Dibujar, en la perspectiva isométrica, la sección que produce en el cuerpo el plano que pasa por los puntos A, B y C.

Solución: Sección plana resultante constituida por un polígono de 6 lados sobre las distintas caras del sólido, con diferenciación de aristas vistas y ocultas (o rayado del corte). Criterio oficial de corrección: - Cada uno de los 6 lados de los polígonos sección correctos: 0,4 ptos. c/u (hasta 2,5 ptos. en total si están todos bien). - Colocar mal los puntos (A, B y/o C), pero realizar el corte bien: 1,5 p. - Colocar bien los puntos (A, B y C), pero realizar todo el corte mal: 0,25 p. - Completar el ejercicio remarcando la sección correcta: * Opción 1: rayar la sección con todo el contorno en línea continua. * Opción 2: no rayar la sección, pero definirla con línea continua y discontinua para las aristas ocultas. * Opción 3: rayar la sección y definirla con línea continua y discontinua. * Penalización por no rayar ni definir con línea continua y discontinua: -0,25 p. * Errores en continuas/discontinuas: -0,1 p por error.
