Ejercicio 3.2 · Dibujo técnico II PAU Cantabria Ordinaria 2024

Tema: Secciones planas en perspectiva isométrica · Del examen Ordinaria (2024)

Enunciado

Bloque 2.2. Sistemas de representación. Perspectiva axonométrica isométrica y perspectiva caballera.

EJERCICIO 3.2.

Las vistas normalizadas de la figura 1 representan, a escala 1/2, una maqueta de caras planas del antiguo Ministerio de Transporte de Georgia en Tiflis (en la foto inferior). Los puntos A, B y C pertenecen a un plano que representa una línea de sombra.

Se pide:

• Dibujar, en la perspectiva isométrica, la sección que produce en el cuerpo el plano que pasa por los puntos A, B y C.

Puntuación: 2.5 ptos.

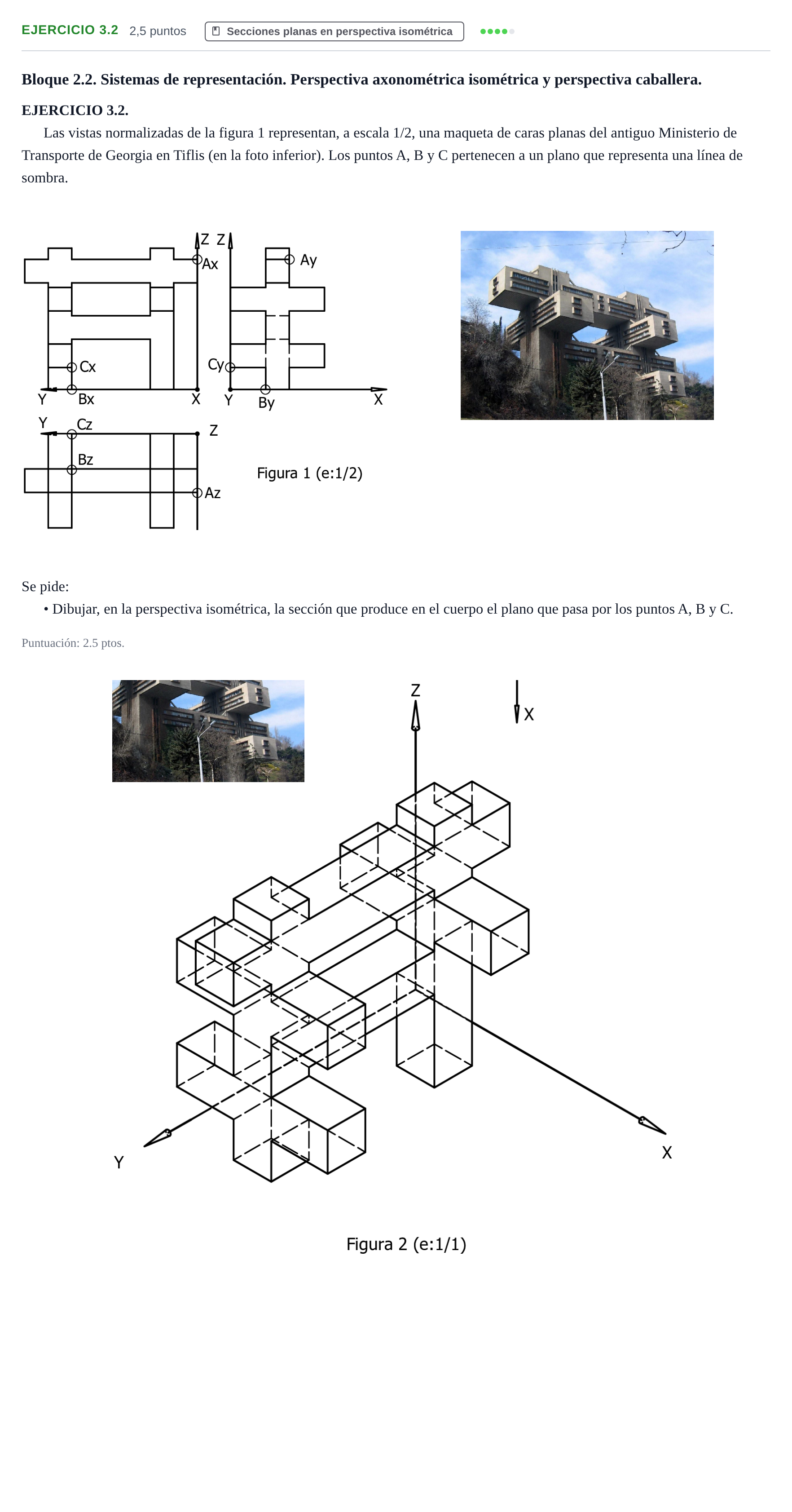

Enunciado: Ejercicio 3.2 · Dibujo técnico II PAU Cantabria Ordinaria 2024

Solución

Según los criterios oficiales de corrección

Dibujar, en la perspectiva isométrica, la sección que produce en el cuerpo el plano que pasa por los puntos A, B y C.

Solución: Polígono sección resultante del corte del plano que pasa por A, B y C con las diferentes caras del volumen en perspectiva isométrica (constituido por 10 u 11 lados según la delimitación de aristas interiores y contorno), debidamente remarcado y rayado.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
