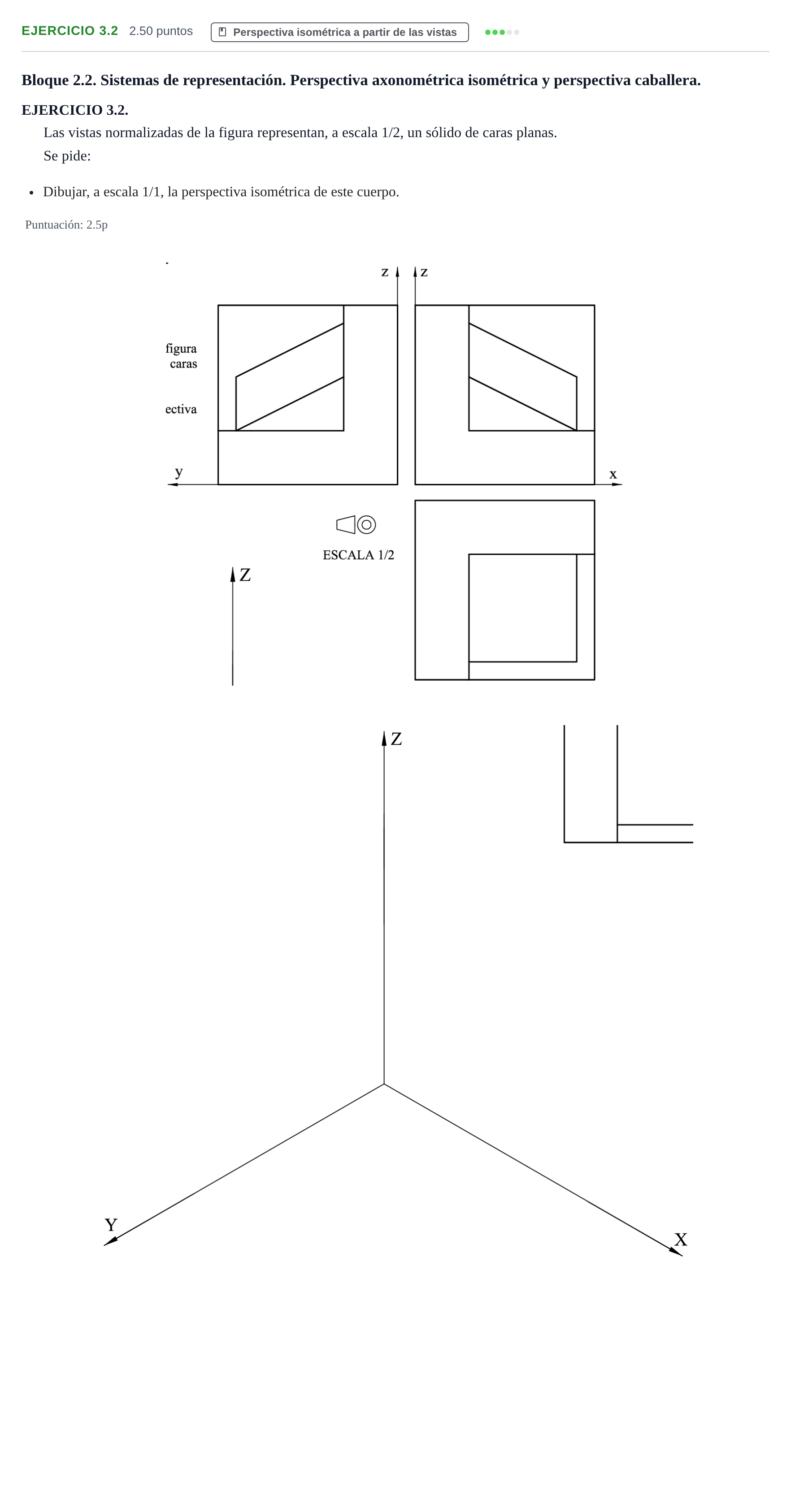

Ejercicio 3.2 · Dibujo técnico II PAU Cantabria Ordinaria 2021

Dibujar, a escala 1/1, la perspectiva isométrica de este cuerpo.

Solución: Representación en los ejes isométricos X, Y, Z del sólido a escala 1/1 (duplicando las medidas de las vistas normalizadas dadas a escala 1/2) aplicando el coeficiente de reducción isométrico ($0{,}816$). La pieza presenta una forma en 'L' base con un plano inclinado o vaciado poliédrico correspondiente a las pendientes visibles en los alzados/perfiles.
