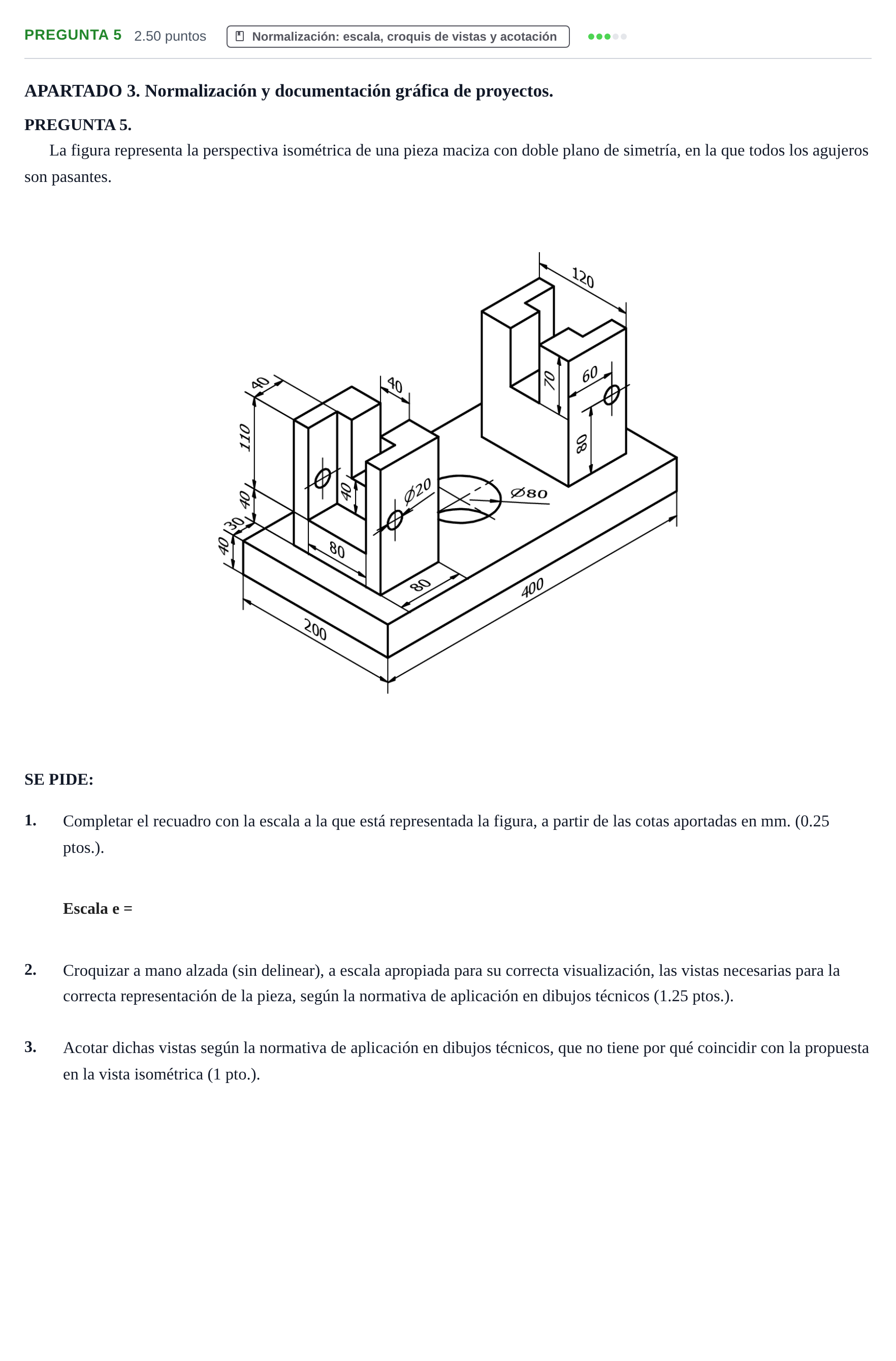

Pregunta 5 · Dibujo técnico II PAU Cantabria Extraordinaria 2025

APARTADO 3. Normalización y documentación gráfica de proyectos.

PREGUNTA 5.

La figura representa la perspectiva isométrica de una pieza maciza con doble plano de simetría, en la que todos los agujeros son pasantes.

SE PIDE:

1.

Completar el recuadro con la escala a la que está representada la figura, a partir de las cotas aportadas en mm. (0.25 ptos.).

Escala e =

2.

Croquizar a mano alzada (sin delinear), a escala apropiada para su correcta visualización, las vistas necesarias para la correcta representación de la pieza, según la normativa de aplicación en dibujos técnicos (1.25 ptos.).

3.

Acotar dichas vistas según la normativa de aplicación en dibujos técnicos, que no tiene por qué coincidir con la propuesta en la vista isométrica (1 pto.).
