Pregunta 5 · Dibujo técnico II PAU Cantabria Ordinaria 2025

APARTADO 3. Normalización y documentación gráfica de proyectos.

PREGUNTA 5.

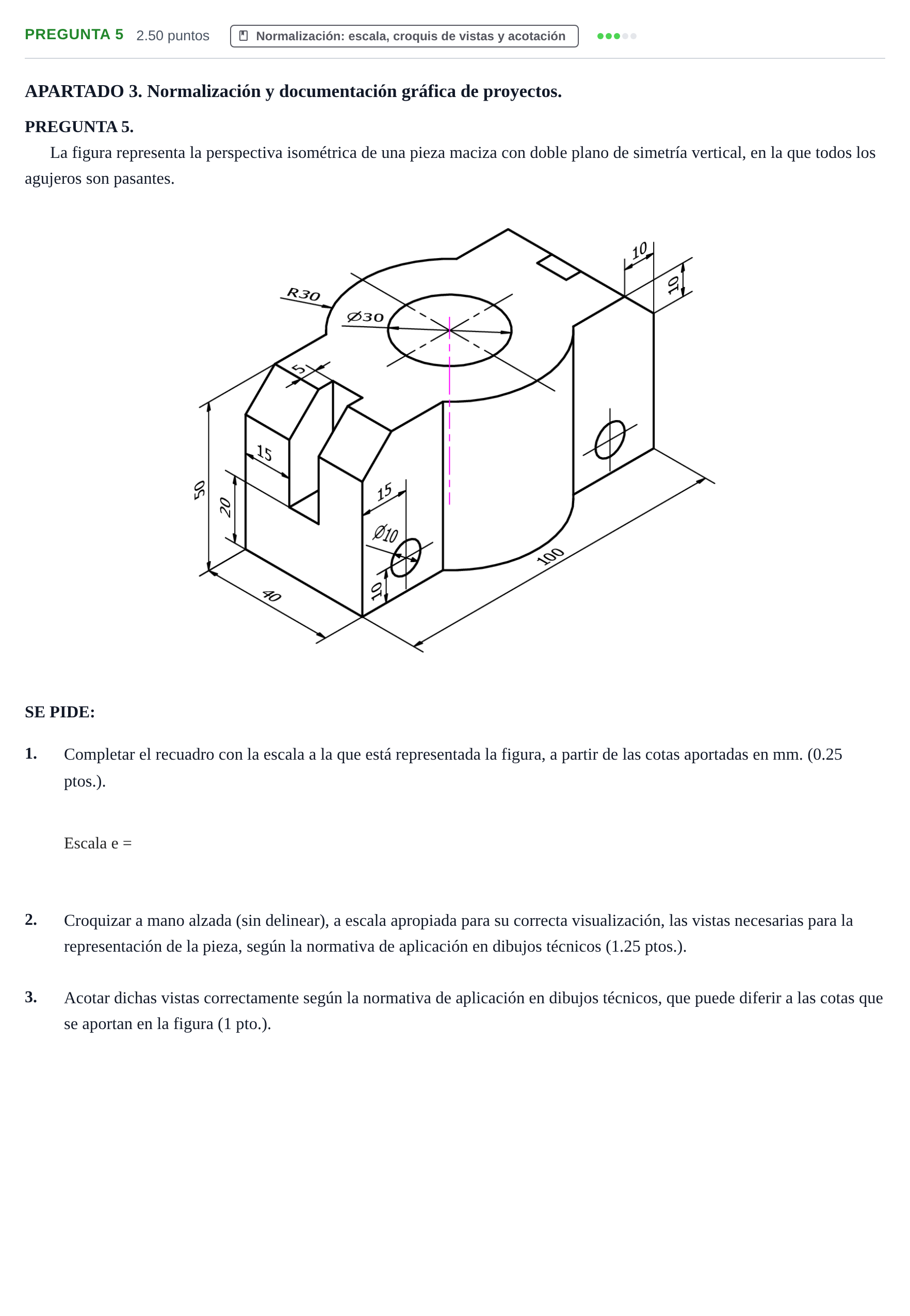

La figura representa la perspectiva isométrica de una pieza maciza con doble plano de simetría vertical, en la que todos los agujeros son pasantes.

SE PIDE:

1.

Completar el recuadro con la escala a la que está representada la figura, a partir de las cotas aportadas en mm. (0.25 ptos.).

Escala e =

2.

Croquizar a mano alzada (sin delinear), a escala apropiada para su correcta visualización, las vistas necesarias para la representación de la pieza, según la normativa de aplicación en dibujos técnicos (1.25 ptos.).

3.

Acotar dichas vistas correctamente según la normativa de aplicación en dibujos técnicos, que puede diferir a las cotas que se aportan en la figura (1 pto.).
