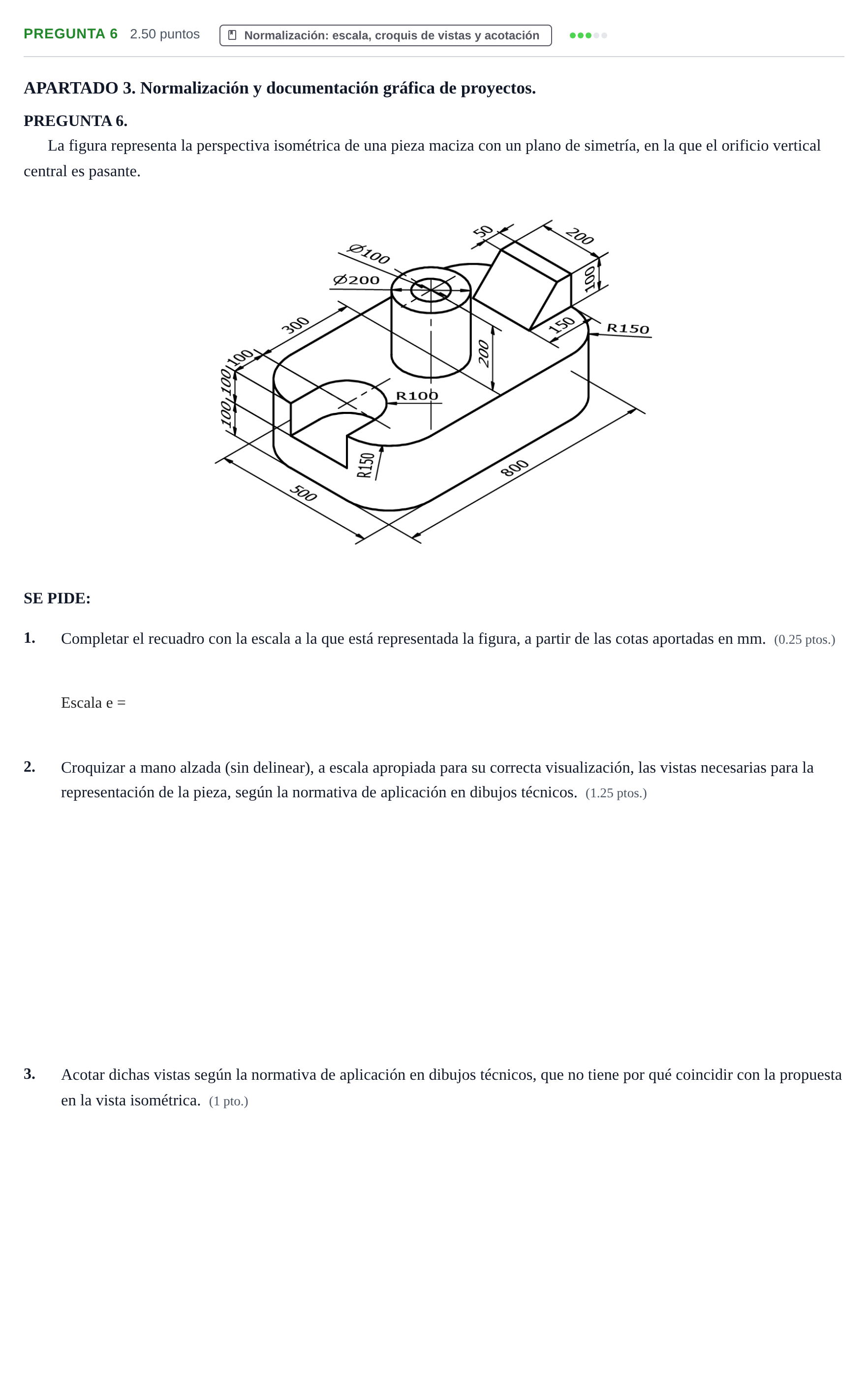

Pregunta 6 · Dibujo técnico II PAU Cantabria Ordinaria 2025

1. Completar el recuadro con la escala a la que está representada la figura, a partir de las cotas aportadas en mm.

Solución: 1:10 / 1/10

2. Croquizar a mano alzada (sin delinear), a escala apropiada para su correcta visualización, las vistas necesarias para la representación de la pieza, según la normativa de aplicación en dibujos técnicos. 3. Acotar dichas vistas según la normativa de aplicación en dibujos técnicos, que no tiene por qué coincidir con la propuesta en la vista isométrica.

Solución: 2. Vistas croquizadas: - Disposición en sistema europeo: alzado principal (mostrando el perfil longitudinal y la simetría), planta superior y vista de perfil izquierdo (o corte total/semicorte adecuado). - Son necesarias 3 vistas para poder definir y acotar una de las aristas horizontales (oculta en las otras vistas), salvo que se recurra a 2 vistas y una sección o rotura. - Trazado a mano alzada, manteniendo proporción, paralelismo, perpendicularidad, correspondencia diédrica, aristas visibles e invisibles (discontinuas) y ejes de simetría. 3. Acotación normalizada (UNE-EN ISO 129-1:2019): - Acotación completa sin omitir ni duplicar cotas. - No acotar sobre aristas ocultas ni usar ejes como líneas de cota. - Empleo adecuado de símbolos ($\\varnothing$ para diámetros completos, $R$ para radios o arcos $\le 180^\circ$). - En piezas simétricas, acotar preferentemente distancias simétricas totales y situar las cifras de cota paralelas a sus líneas de cota.
