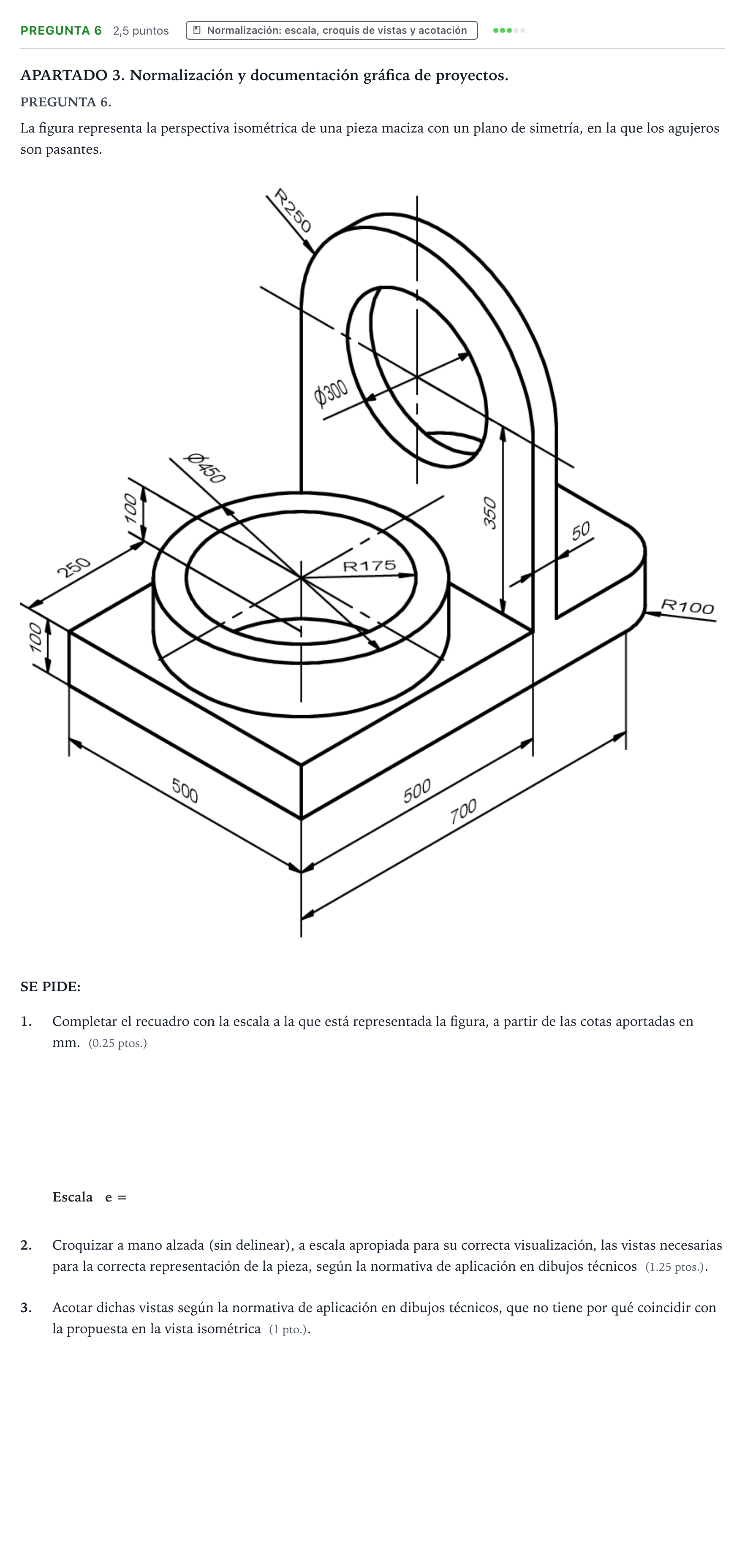

Pregunta 6 · Dibujo técnico II PAU Cantabria Extraordinaria 2026

1. Completar el recuadro con la escala a la que está representada la figura, a partir de las cotas aportadas en mm. (0.25 ptos.).

Solución: 1:10

2. Croquizar a mano alzada (sin delinear), a escala apropiada para su correcta visualización, las vistas necesarias para la correcta representación de la pieza, según la normativa de aplicación en dibujos técnicos (1.25 ptos.). 3. Acotar dichas vistas según la normativa de aplicación en dibujos técnicos (1 pto.).

Solución: Croquis a mano alzada de las vistas diédricas (alzado, planta y/o perfil/corte según sistema europeo de representación) y acotación completa según UNE-EN ISO 129-1:2019. - Vistas: Elección idónea de alzado mostrando la silueta característica, planta con los dos elementos cilíndricos y perfil o medio corte por el plano de simetría para definir claramente los agujeros pasantes de diámetros $\varnothing 300$ y $\varnothing 350$ (o radio R175), así como los espesores de las paredes. - Acotación: Cotas de dimensión y posición suficientes sin redundancias, acotación a ejes de revolución y centros, signos de diámetro $(\varnothing)$ y radio $(R)$ adecuadamente empleados.
