Ejercicio 4.1 · Dibujo técnico II PAU Cantabria Extraordinaria 2024

Tema: Normalización: escala, croquis de vistas y acotación · Del examen Extraordinaria (2024)

Enunciado

Bloque 3. Documentación gráfica y proyectos.

EJERCICIO 4.1.

La figura representa la perspectiva isométrica de una pieza maciza con doble plano de simetría, en la que todos los agujeros son pasantes.

SE PIDE:

1.

Completar el recuadro con la escala a la que está representada la figura, a partir de las cotas aportadas (0.25 ptos.).

2.

Croquizar a mano alzada (sin delinear), a escala apropiada para su correcta visualización, las vistas necesarias para la correcta representación de la pieza, según la normativa de aplicación en dibujos técnicos (1.25 ptos.).

3.

Acotar dichas vistas según la normativa de aplicación en dibujos técnicos (1 pto.).

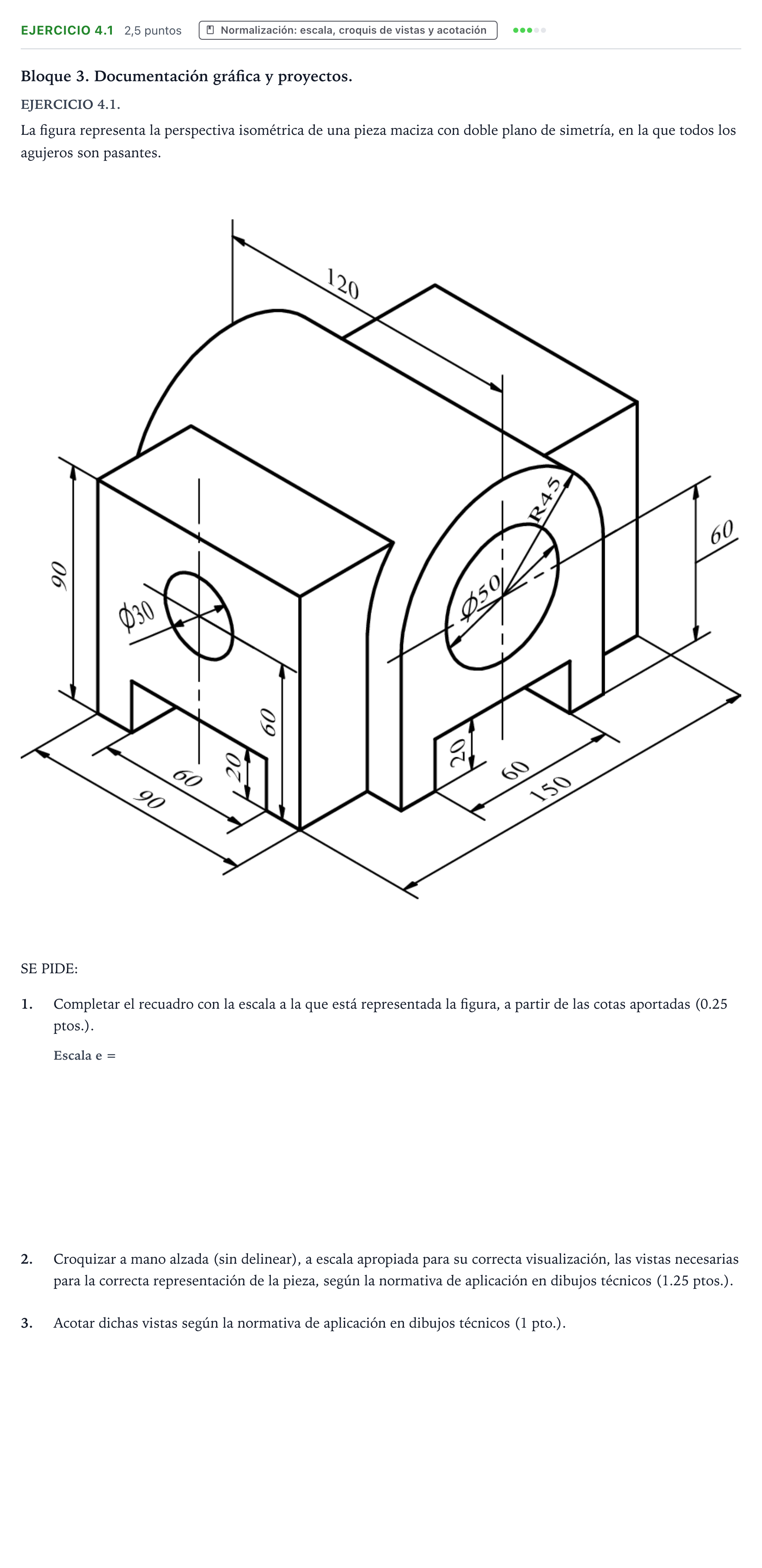

Enunciado: Ejercicio 4.1 · Dibujo técnico II PAU Cantabria Extraordinaria 2024

Solución

Según los criterios oficiales de corrección

1. Completar el recuadro con la escala a la que está representada la figura, a partir de las cotas aportadas (0.25 ptos.).

Solución: 1:2 / 1/2

2. Croquizar a mano alzada las vistas necesarias (1.25 ptos.) y 3. Acotar dichas vistas según la normativa (1 pto.).

Solución: Croquis normalizado a mano alzada (alzado y planta, o alzado y perfil conveniente) dispuesto en el sistema diédrico europeo, con ejes de simetría y acotación completa según norma.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
