Enunciado

Bloque 3. Documentación gráfica y proyectos.

EJERCICIO 4.1.

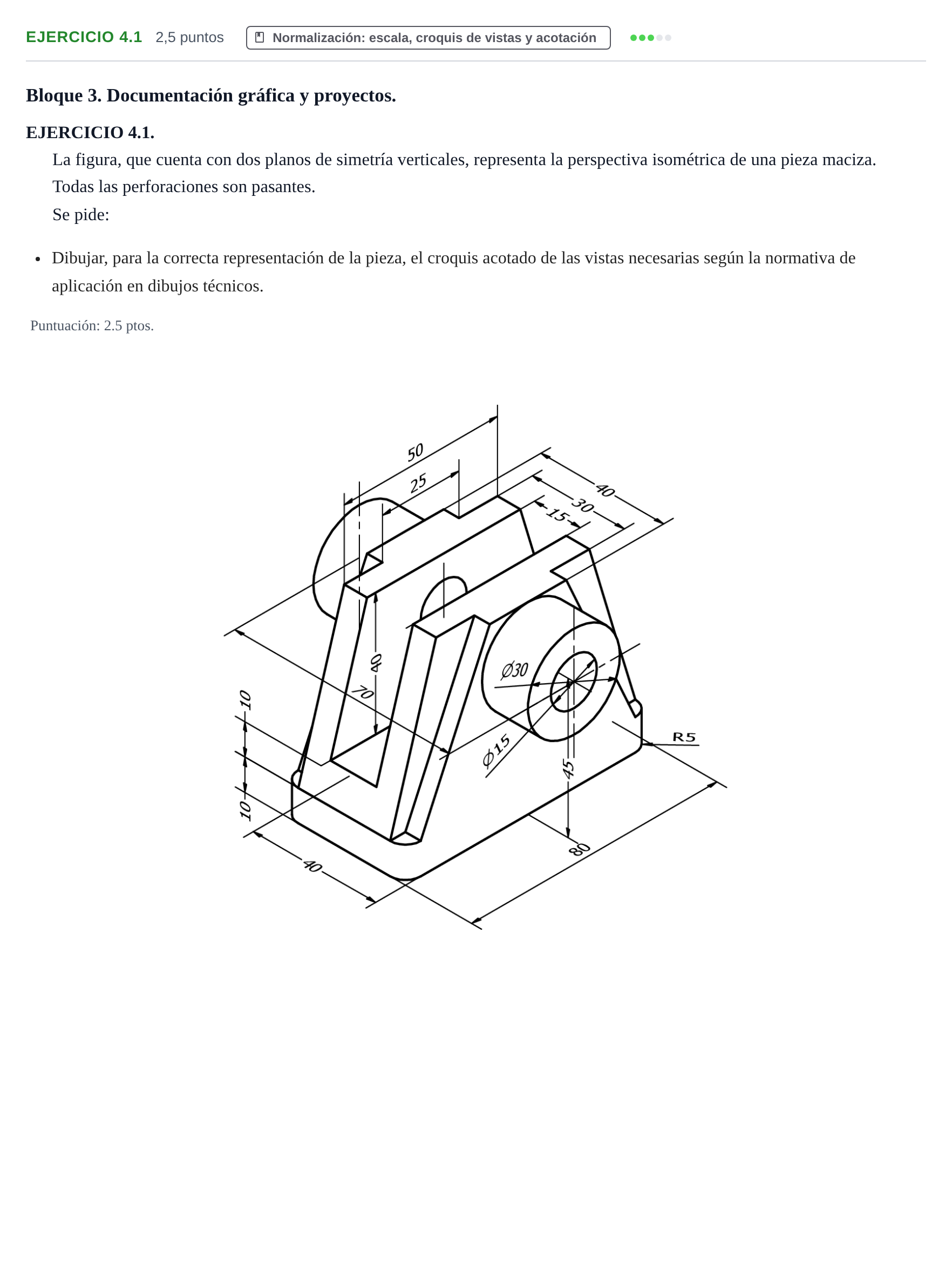

La figura, que cuenta con dos planos de simetría verticales, representa la perspectiva isométrica de una pieza maciza.

Todas las perforaciones son pasantes.

Se pide:

Dibujar, para la correcta representación de la pieza, el croquis acotado de las vistas necesarias según la normativa de aplicación en dibujos técnicos.

Puntuación: 2.5 ptos.

Enunciado: Ejercicio 4.1 · Dibujo técnico II PAU Cantabria Ordinaria 2024

Solución

Según los criterios oficiales de corrección

Dibujar, para la correcta representación de la pieza, el croquis acotado de las vistas necesarias según la normativa de aplicación en dibujos técnicos.

Solución: Croquis de las tres vistas normalizadas (alzado, planta y perfil) según el sistema europeo con su correspondiente acotación completa conforme a norma.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
