Pregunta 6 · Dibujo técnico II PAU Cantabria Ordinaria 2026

Tema: Normalización: escala, croquis de vistas y acotación · Del examen Ordinaria (2026)

Enunciado

APARTADO 3. Normalización y documentación gráfica de proyectos.

PREGUNTA 6.

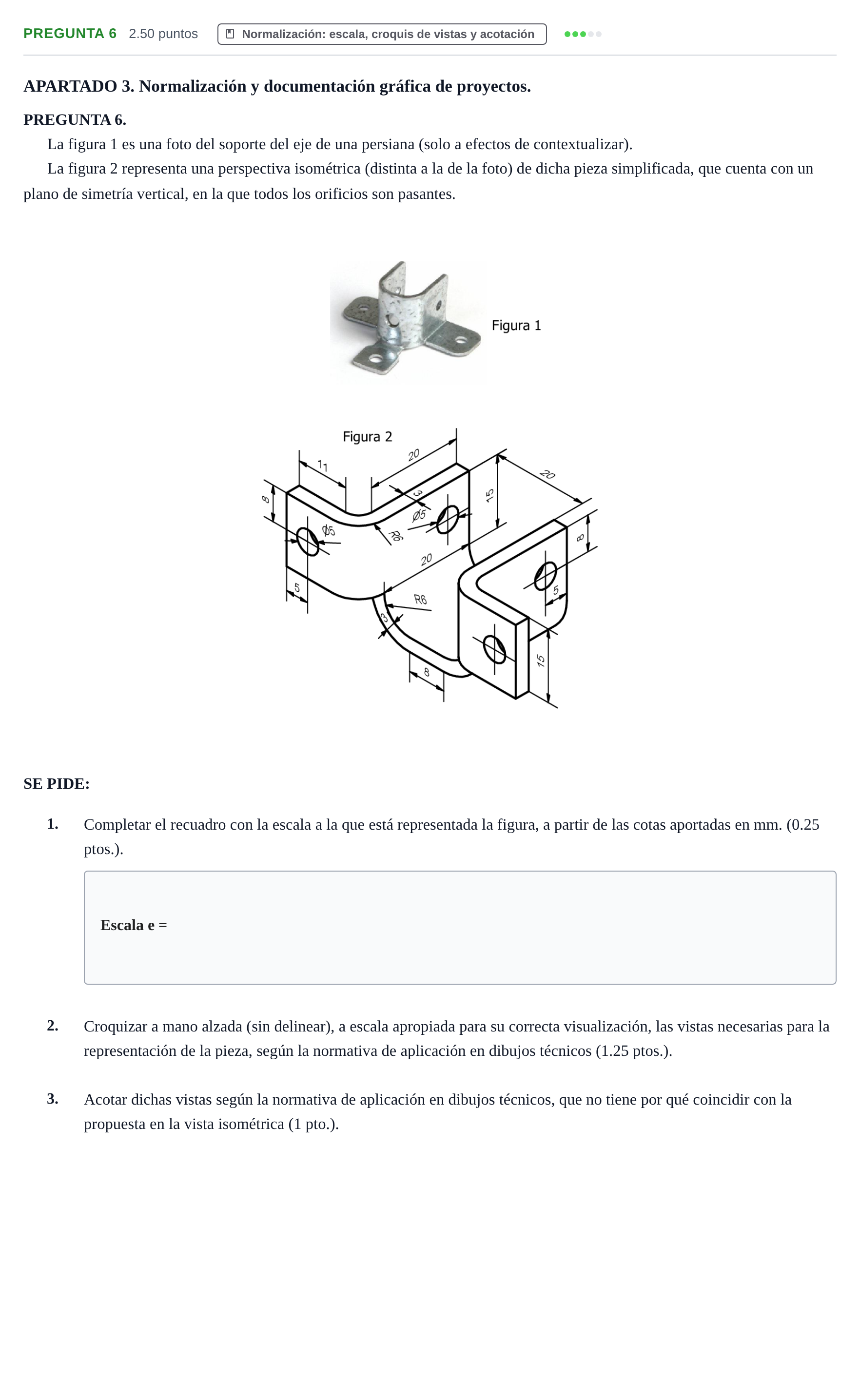

La figura 1 es una foto del soporte del eje de una persiana (solo a efectos de contextualizar).

La figura 2 representa una perspectiva isométrica (distinta a la de la foto) de dicha pieza simplificada, que cuenta con un plano de simetría vertical, en la que todos los orificios son pasantes.

SE PIDE:

1.

Completar el recuadro con la escala a la que está representada la figura, a partir de las cotas aportadas en mm. (0.25 ptos.).

Escala e =

2.

Croquizar a mano alzada (sin delinear), a escala apropiada para su correcta visualización, las vistas necesarias para la representación de la pieza, según la normativa de aplicación en dibujos técnicos (1.25 ptos.).

3.

Acotar dichas vistas según la normativa de aplicación en dibujos técnicos, que no tiene por qué coincidir con la propuesta en la vista isométrica (1 pto.).

Enunciado: Pregunta 6 · Dibujo técnico II PAU Cantabria Ordinaria 2026

Solución

Según los criterios oficiales de corrección

1. Completar el recuadro con la escala a la que está representada la figura, a partir de las cotas aportadas en mm.

Solución: 1:1 / 1/1

2. Croquizar a mano alzada las vistas necesarias y 3. Acotar dichas vistas según normativa.

Solución: Vistas y acotación requeridas: - Croquizado a mano alzada (sin delinear con regla ni compás) de las vistas necesarias para definir la pieza sin ambigüedad (alzado y planta, o alzado y vista de perfil adecuada según el sistema europeo). - Representación de los ejes de simetría y centros de los taladros cilíndricos pasantes (línea fina de trazo y punto). - Acotación completa y funcional conforme a la norma UNE-EN ISO 129-1:2019: cotas de posición de los taladros referidas a centros/aristas de simetría, acotación de espesores (3 mm), radios de acuerdo (R6), diámetros de orificios (∅5\varnothing 5), alturas (15 mm, 8 mm) y anchuras/longitudes, sin repetir cotas innecesarias ni utilizar aristas ocultas para acotar.
