Pregunta 5 · Dibujo técnico II PAU Cantabria Ordinaria 2026

Tema: Normalización: escala, croquis de vistas y acotación · Del examen Ordinaria (2026)

Enunciado

APARTADO 3. Normalización y documentación gráfica de proyectos.

PREGUNTA 5.

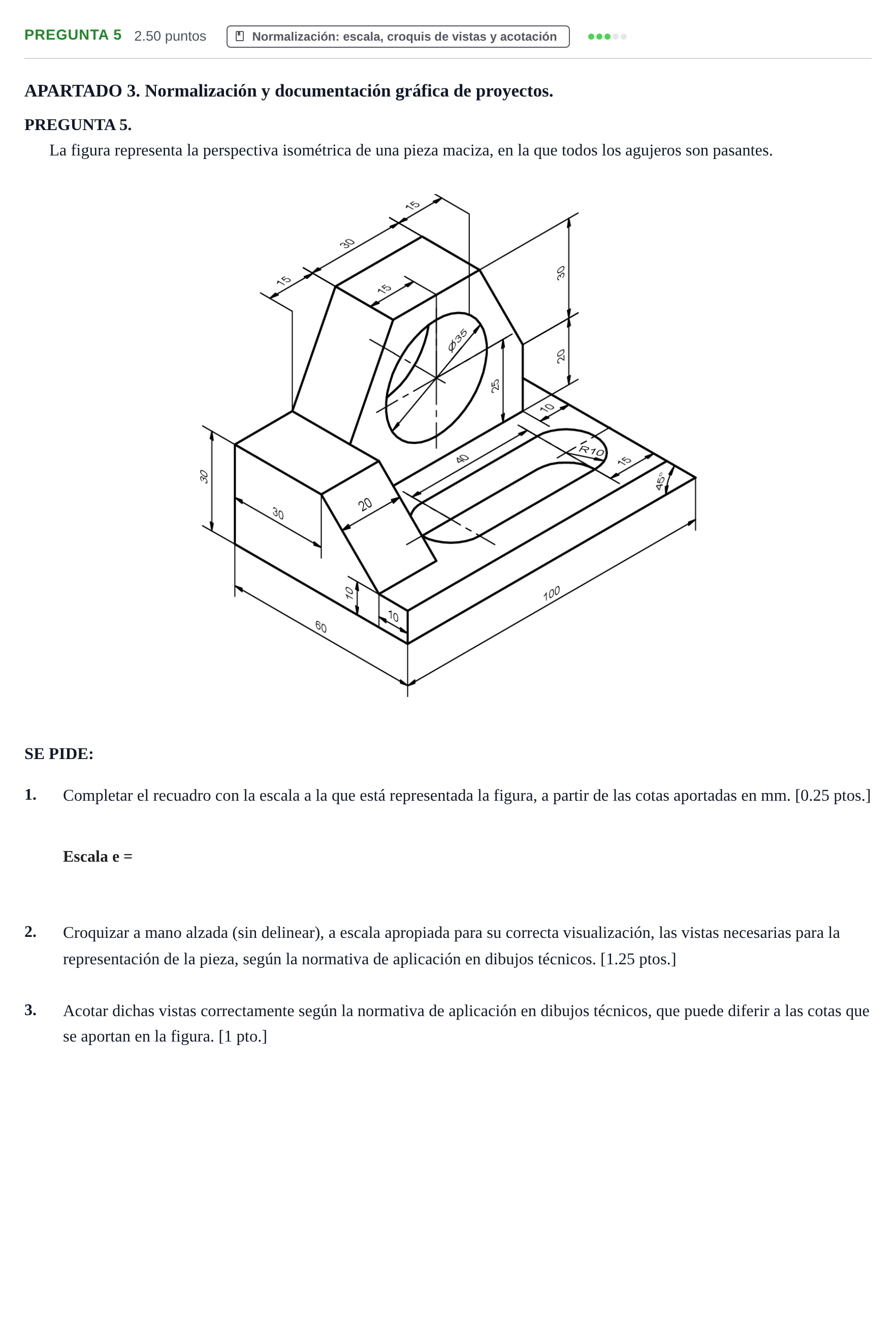

La figura representa la perspectiva isométrica de una pieza maciza, en la que todos los agujeros son pasantes.

SE PIDE:

1.

Completar el recuadro con la escala a la que está representada la figura, a partir de las cotas aportadas en mm. [0.25 ptos.]

Escala e =

2.

Croquizar a mano alzada (sin delinear), a escala apropiada para su correcta visualización, las vistas necesarias para la representación de la pieza, según la normativa de aplicación en dibujos técnicos. [1.25 ptos.]

3.

Acotar dichas vistas correctamente según la normativa de aplicación en dibujos técnicos, que puede diferir a las cotas que se aportan en la figura. [1 pto.]

Enunciado: Pregunta 5 · Dibujo técnico II PAU Cantabria Ordinaria 2026

Solución

Según los criterios oficiales de corrección

1. Completar el recuadro con la escala a la que está representada la figura, a partir de las cotas aportadas en mm.

Solución: 1:1

2 y 3. Croquizar a mano alzada las vistas necesarias y acotar según la normativa técnica de aplicación.

Solución: Croquis a mano alzada compuesto por Alzado, Planta y Perfil (o las vistas estrictamente necesarias con corte/sección si procede) representadas según el sistema europeo de representación, con correcta correspondencia, proporción, paralelismo y perpendicularidad. Acotación completa según UNE-EN ISO 129-1:2019 (líneas de cota, flechas, cifras, cotas entre elementos simétricos, diámetros ∅35\varnothing35, radios R10, sin cotas redundantes ni acotar aristas ocultas).
