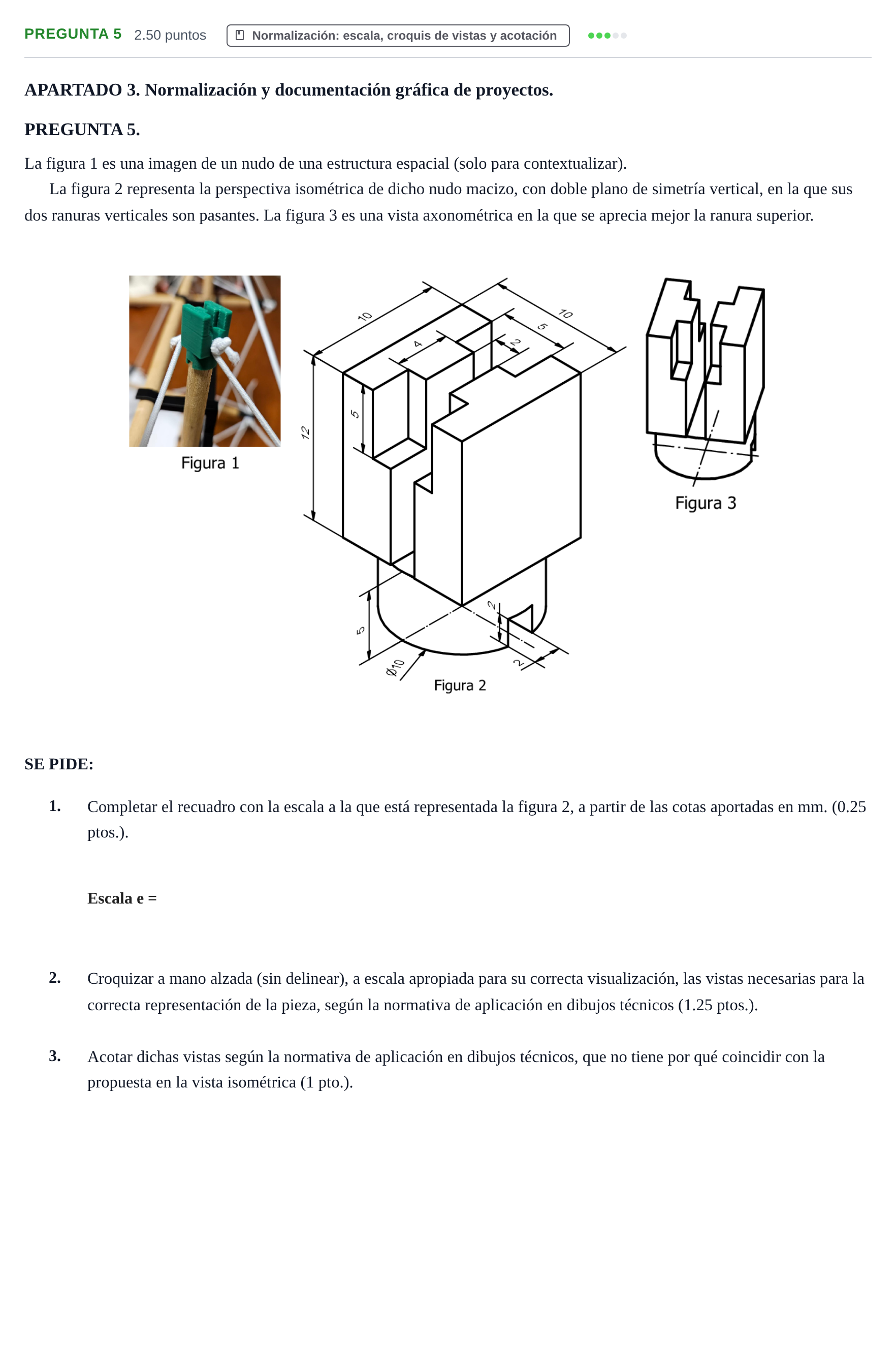

Pregunta 5 · Dibujo técnico II PAU Cantabria Extraordinaria 2026

1. Completar el recuadro con la escala a la que está representada la figura 2, a partir de las cotas aportadas en mm.

Solución: 5:1

2. Croquizar a mano alzada (sin delinear), a escala apropiada para su correcta visualización, las vistas necesarias para la correcta representación de la pieza, según la normativa de aplicación en dibujos técnicos. 3. Acotar dichas vistas según la normativa de aplicación en dibujos técnicos.

Solución: Croquis de vistas (1.25 ptos.): - Vistas necesarias: Alzado y Planta (o Alzado y Perfil/sección que definan completamente la geometría cilíndrica y prismática con las ranuras pasantes). - Realización a mano alzada, respetando proporción, paralelismo y correspondencia entre vistas en sistema europeo. - Representación de ejes de revolución/simetría y aristas vistas/ocultas correspondientes. Acotación (1 pto.): - Acotación completa y no redundante según UNE-EN ISO 129-1:2019. - Cotas fundamentales: anchura y profundidad del bloque superior ($10 \times 10$), altura superior ($12$), diámetro de la base cilíndrica ($\varnothing 10$), altura de la base ($5$), ancho y profundidad de las ranuras ($4$, $5$, $2$, $2$). - Símbolos de diámetro $\varnothing$ en elementos de revolución, cotas situadas en el exterior de las vistas siempre que sea posible y sin acotar sobre líneas discontinuas.
