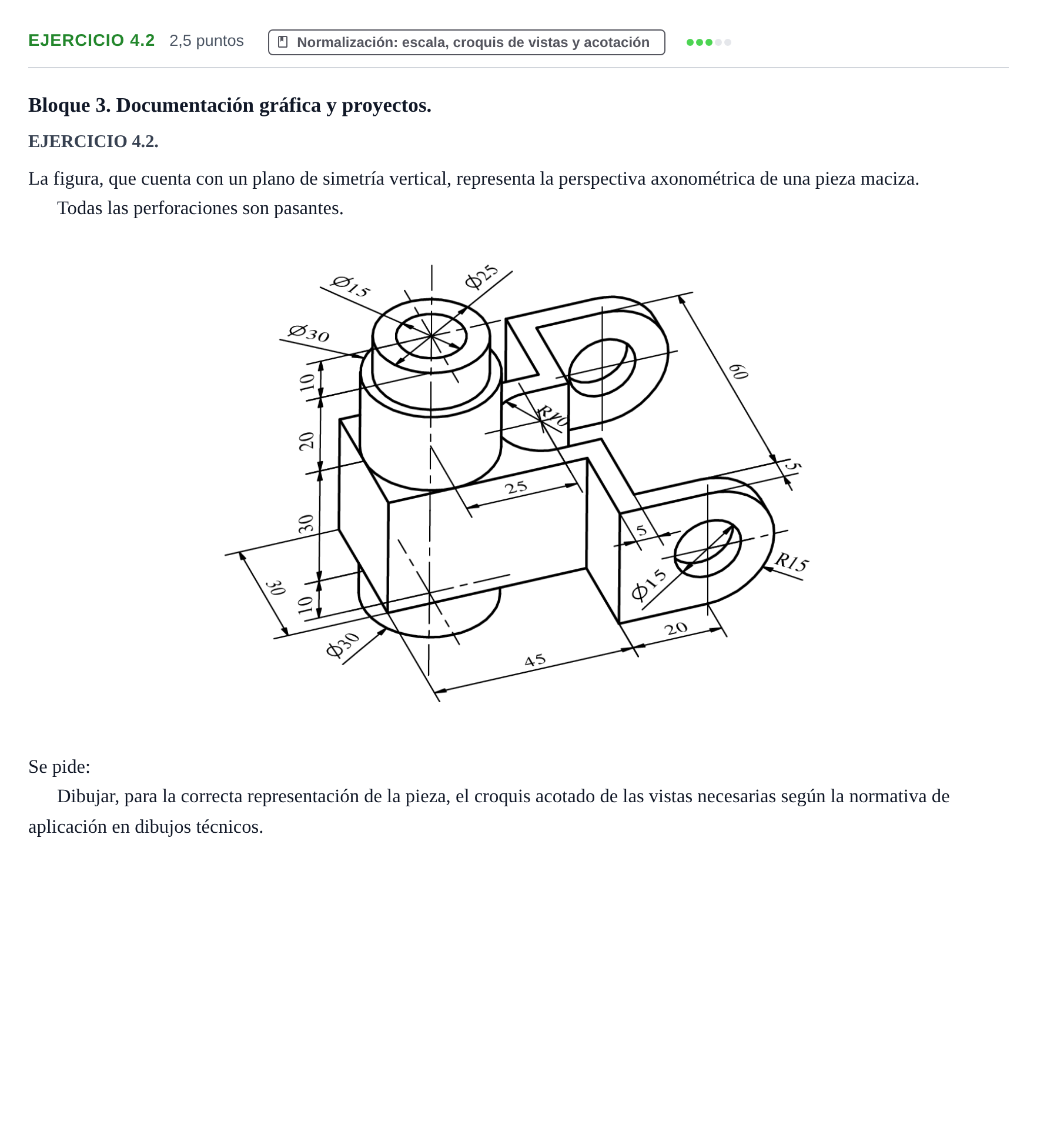

Ejercicio 4.2 · Dibujo técnico II PAU Cantabria Extraordinaria 2024

Dibujar, para la correcta representación de la pieza, el croquis acotado de las vistas necesarias según la normativa de aplicación en dibujos técnicos.

Solución: Croquis acotado de las vistas necesarias: 1. Selección y disposición de vistas (Sistema Europeo): - Alzado principal: orientado según la dirección más representativa (mostrando el cuerpo prismático de $30\times 30\times 45$, el brazo bifurcado en horquilla y los cilindros superior e inferior). - Planta: muestra la simetría longitudinal, los redondeos exteriores de $R15$, la ranura de ancho $25$ y los salientes cilíndricos concéntricos de $\varnothing 30$, $\varnothing 25$ y $\varnothing 15$. - Vista de perfil (o corte/sección si se opta por clarificar taladros interiores): al ser simétrica respecto al plano vertical que pasa por los ejes cilíndricos y biseca la horquilla, dos vistas (alzado y planta o alzado y perfil) bien seleccionadas son suficientes, aunque realizar tres vistas no penaliza si están bien posicionadas. 2. Acotación según UNE-EN ISO 129-1:2019: - Cilindros y taladros pasantes: diámetros $\varnothing 30$, $\varnothing 25$, $\varnothing 15$ en los cilindros superior/inferior, y taladros pasantes $\varnothing 15$ en las orejetas. - Alturas y escalones: alturas de los tramos cilíndricos ($10$, $20$, $10$), altura total del cuerpo central ($30$). - Orejetas de la horquilla: distancia entre centros o longitud $60$, distancia entre caras exteriores/interiores de la horquilla ($25$ entre caras interiores, espesor de paredes $5$), distancia de centro a base ($20$), radio exterior $R15$ y redondeo de transición $R10$. - Posición general y ejes: longitud de $45$ desde el eje del cilindro principal hasta la base de las orejetas, y ejes de simetría y revolución representados con línea de trazo y punto fina.
