Ejercicio 4.2 · Dibujo técnico II PAU Cantabria Ordinaria 2024

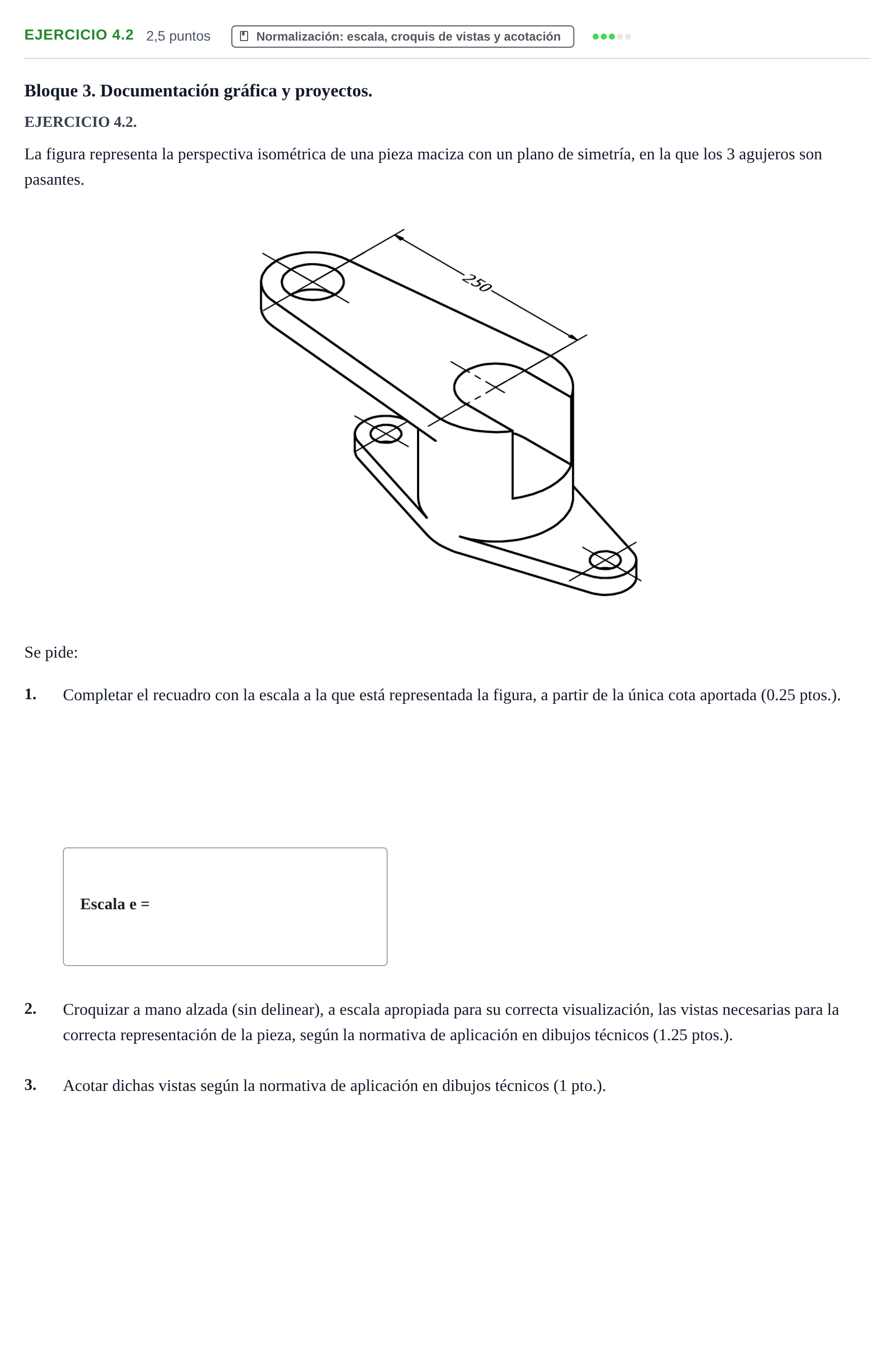

1. Completar el recuadro con la escala a la que está representada la figura, a partir de la única cota aportada (0.25 ptos.).

Solución: 1:2 / 1/2

2. Croquizar a mano alzada (sin delinear), a escala apropiada para su correcta visualización, las vistas necesarias para la correcta representación de la pieza, según la normativa de aplicación en dibujos técnicos (1.25 ptos.). 3. Acotar dichas vistas según la normativa de aplicación en dibujos técnicos (1 pto.).

Solución: 2. Vistas croquizadas: - Representación a mano alzada (sin delinear con regla) de las vistas necesarias (Alzado y Planta son suficientes al tratarse de una pieza con plano de simetría longitudinal; no se penaliza dibujar el perfil izquierdo si está correctamente dispuesto). - Disposición de las vistas conforme al sistema europeo (primer diedro de proyección). - Representación clara de las aristas vistas (línea continua gruesa), aristas ocultas (línea discontinua media) y ejes de simetría y revolución (línea fina de trazo y punto). - Proporción, paralelismo y correspondencia dimensional exacta entre vistas. 3. Acotación según norma UNE-EN ISO 129-1:2019: - Acotación completa de dimensiones funcionales y generales sin omitir cotas ni duplicarlas. - Acotación referida a ejes de simetría y centros de los taladros cilíndricos. - Símbolos de diámetro ($\varnothing$) para circunferencias completas o arcos mayores de $180^\circ$ y radio ($R$) para acuerdos menores o iguales a $180^\circ$. - En la pieza 4.2 la acotación de la posición y diámetro de los taladros simétricos se puede realizar en uno solo de los elementos simétricos o en todos. - Flechas de cota normalizadas, líneas auxiliares y cifras de cota paralelas a la línea de cota y sin cortar a esta.
