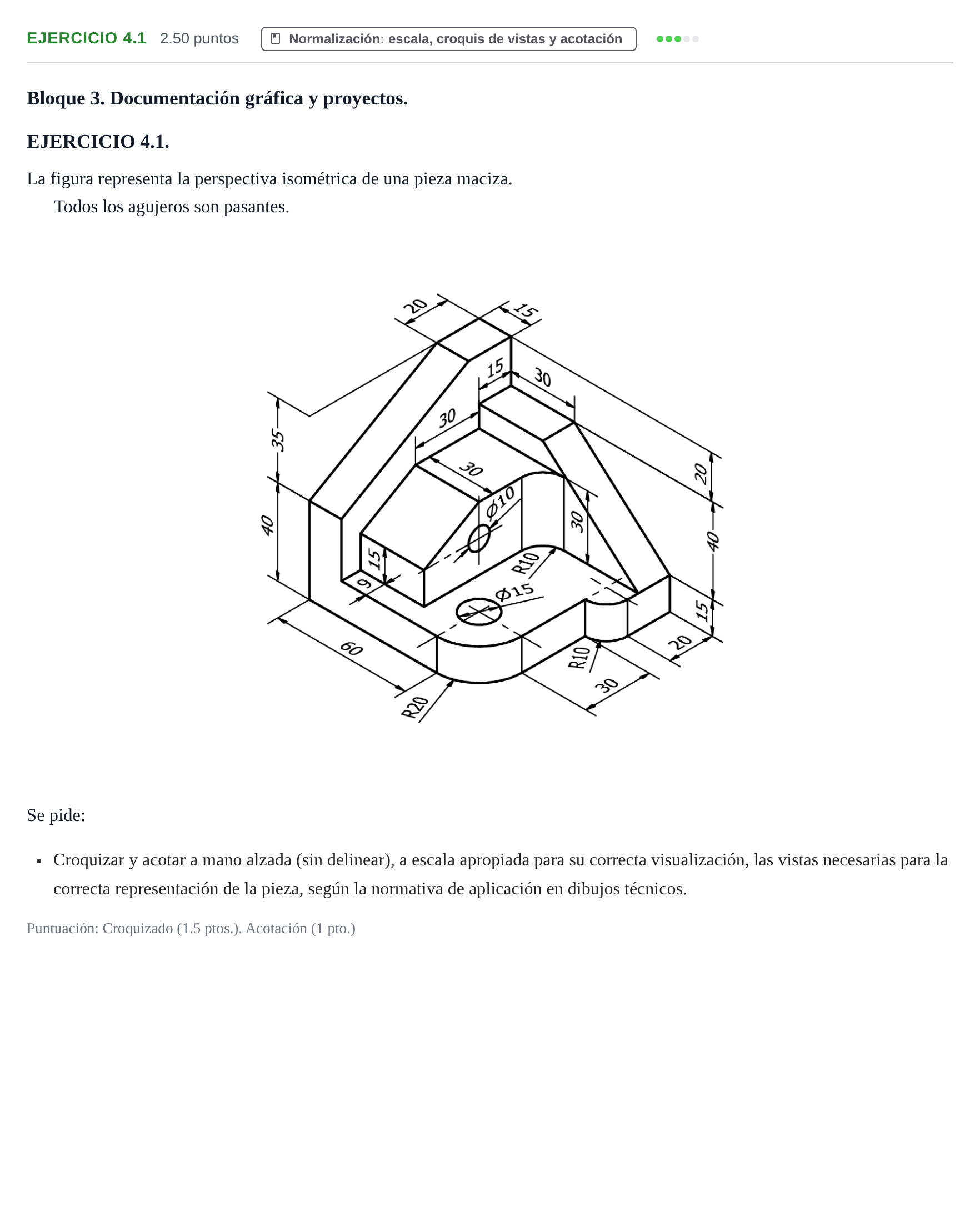

Ejercicio 4.1 · Dibujo técnico II PAU Cantabria Extraordinaria 2023

Croquizar y acotar a mano alzada (sin delinear), a escala apropiada para su correcta visualización, las vistas necesarias para la correcta representación de la pieza, según la normativa de aplicación en dibujos técnicos.

Solución: Vistas necesarias (Alzado, Planta y/o Perfil): 1. Alzado: Tomado desde la dirección que mejor defina la silueta escalonada y la inclinación de la pared posterior (habitualmente mirando desde el frente-izquierda o frente-derecha), mostrando los agujeros cilíndricos y las pendientes con sus correspondientes ejes de revolución y aristas ocultas. 2. Planta: Proyectada ortogonalmente debajo del alzado (sistema europeo), reflejando la base con el redondeo exterior de radio R20, el chaflán/saliente semicilíndrico de R10, el acuerdo de R10 y la posición centrada del taladro pasante $\varnothing 15$. 3. Perfil (opcional o complementario): Vista lateral necesaria para clarificar el plano inclinado central de espesor 30 con el agujero pasante de $\varnothing 10$ y el nervio de apoyo. Acotación según normas UNE / ISO: - Cotas dimensionales generales: largo total, ancho total y altura total. - Cotas de posición y diámetro de los agujeros pasantes ($\varnothing 15$ en la base y $\varnothing 10$ en el saliente inclinado). - Radios de curvatura rotulados con la letra R (R20, R10). - Espesores de paredes y escalones (15, 20, 30, 35, 40, etc.). - Aplicación de flechas de cota, líneas auxiliares de cota y líneas de cota sin cruces innecesarios, sin repetir cotas y evitando acotar sobre aristas ocultas.
