Bloque A - 3 · Dibujo técnico II PAU Canarias Julio 2023

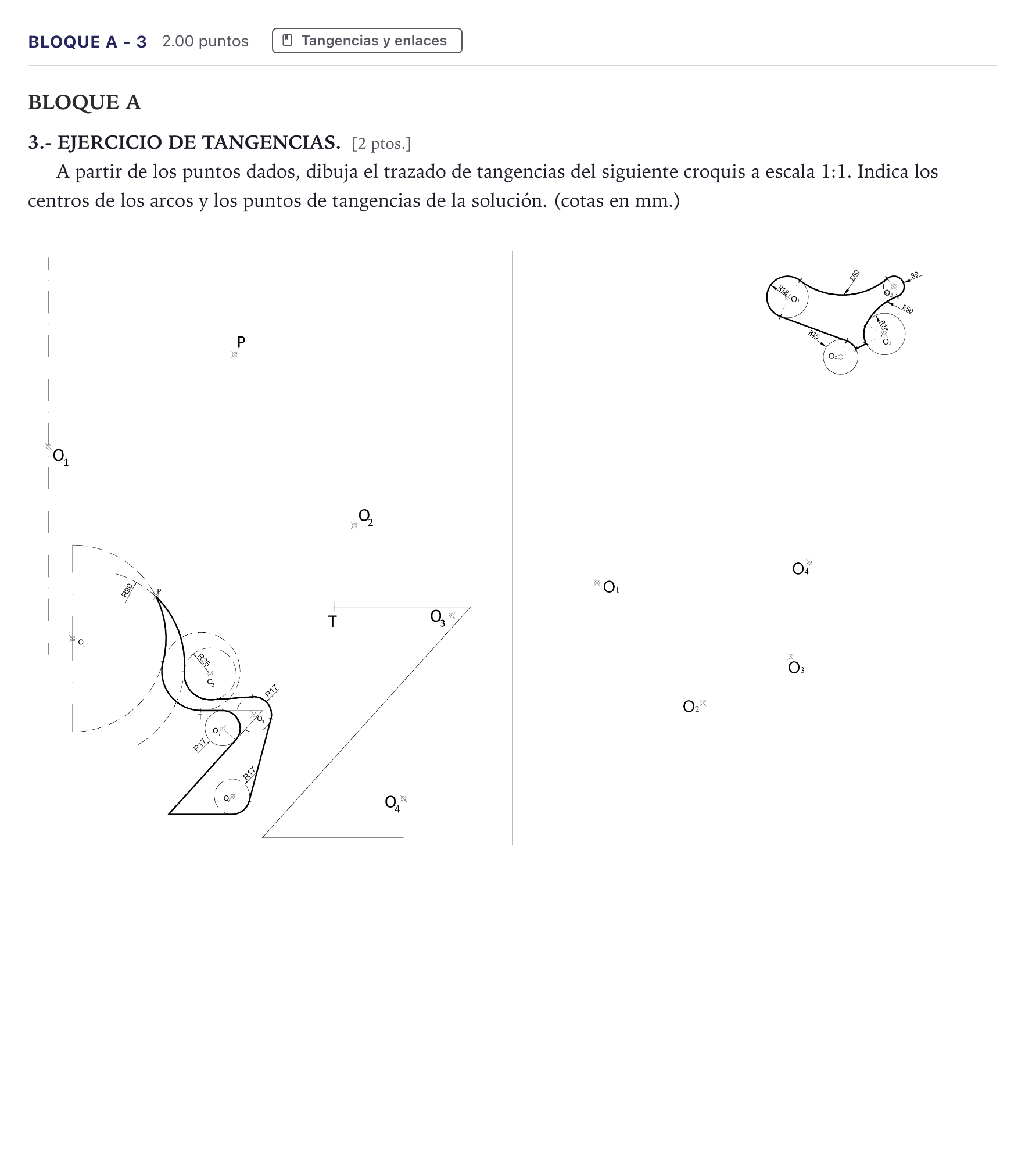

A partir de los puntos dados, dibuja el trazado de tangencias del siguiente croquis a escala 1:1. Indica los centros de los arcos y los puntos de tangencias de la solución.

Solución: 1. Arco $R = 90$ mm: Con centro en el punto $O_1$ situado sobre el eje vertical, trazar el arco de radio 90 mm que contiene al punto $P$. 2. Arco $R = 25$ mm: Con centro en el punto $O_2$ dado, trazar el arco de radio 25 mm que enlaza tangencialmente en el punto $P$ con el arco anterior. 3. Arco de radio $R = 17$ mm tangente a la recta horizontal en $T$: Desde el punto de tangencia $T$ dado sobre el segmento horizontal, trazar una perpendicular vertical hacia abajo y medir 17 mm para ubicar el centro del arco correspondiente. 4. Centros $O_3$ y $O_4$ y arcos de acuerdo: Trazar los arcos de radio $R = 17$ mm tangentes a los lados rectilíneos del contorno poligonal (trazando paralelas a las rectas a distancia 17 mm para hallar los centros $O_3$ y $O_4$). 5. Determinación de puntos de tangencia: Señalar con precisión todos los puntos de tangencia sobre las rectas de unión de centros y en los pies de las perpendiculares a los segmentos rectilíneos.
