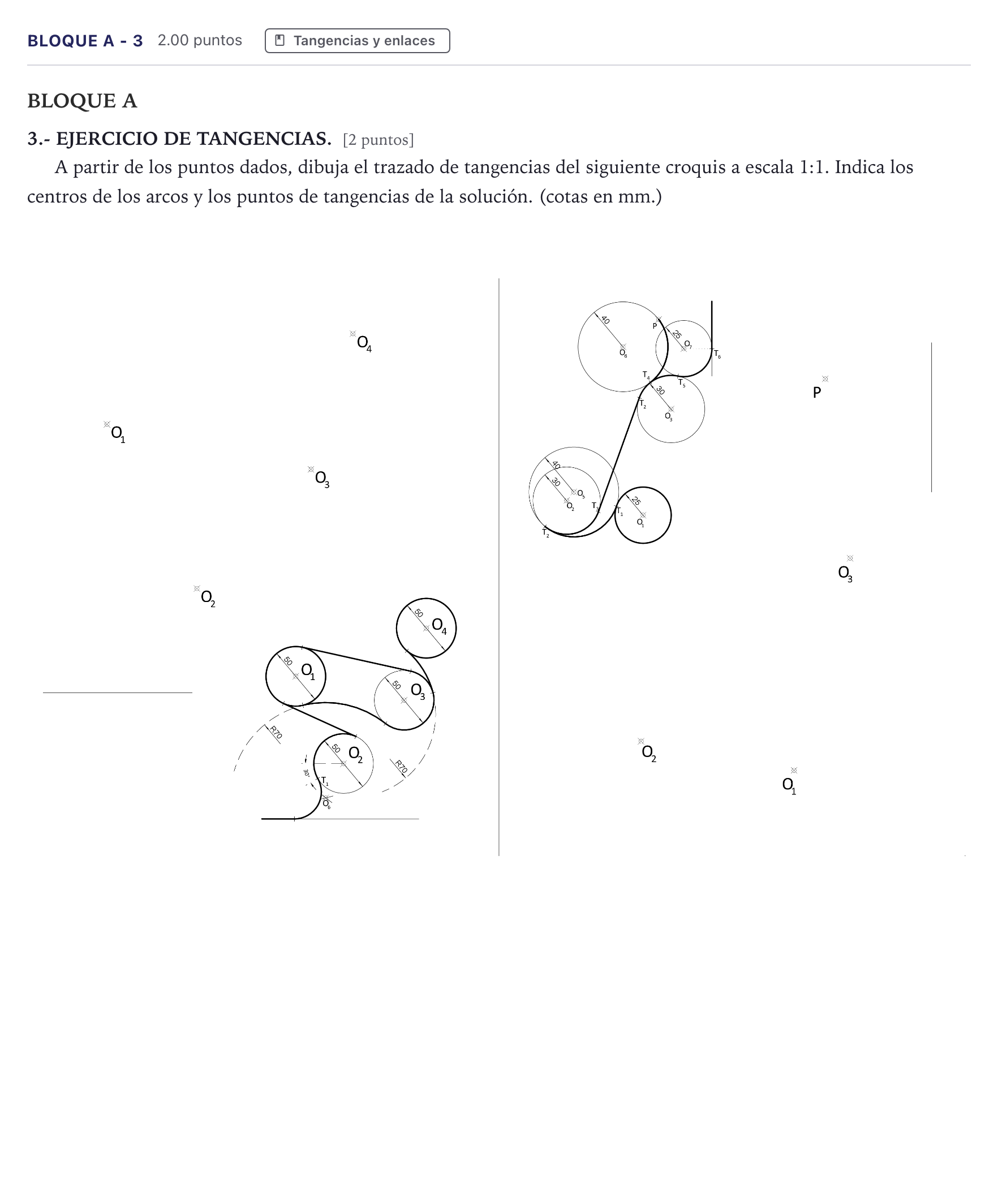

Bloque A - 3 · Dibujo técnico II PAU Canarias Julio 2024

A partir de los puntos dados, dibuja el trazado de tangencias del siguiente croquis a escala 1:1. Indica los centros de los arcos y los puntos de tangencias de la solución.

Solución: 1. Circunferencias base de centro $O_1, O_2, O_3, O_4$ con radio $R = 25\text{ mm}$ (diámetro $\varnothing 50$).\n2. Rectas tangentes exteriores comunes a las circunferencias $O_1$ y $O_3$, hallando los puntos de tangencia uniendo centros y perpendiculares.\n3. Arco de enlace de radio $R = 70\text{ mm}$ tangente exterior a las circunferencias $O_1$ y $O_2$: centro obtenido mediante intersección de arcos de radio $70 + 25 = 95\text{ mm}$ desde $O_1$ y $O_2$. Localización de puntos de tangencia en las rectas que unen el centro del arco con $O_1$ y $O_2$.\n4. Punto $T_1$ sobre la circunferencia $O_2$ formando $30^\circ$ con la vertical. Desde $T_1$ y con la recta que une $O_2$ con $T_1$, enlace con la recta horizontal mediante un arco de centro $O_5$ tangente a dicha recta horizontal.\n5. Se marcan claramente todos los centros de enlace y los puntos de tangencia $T$.
