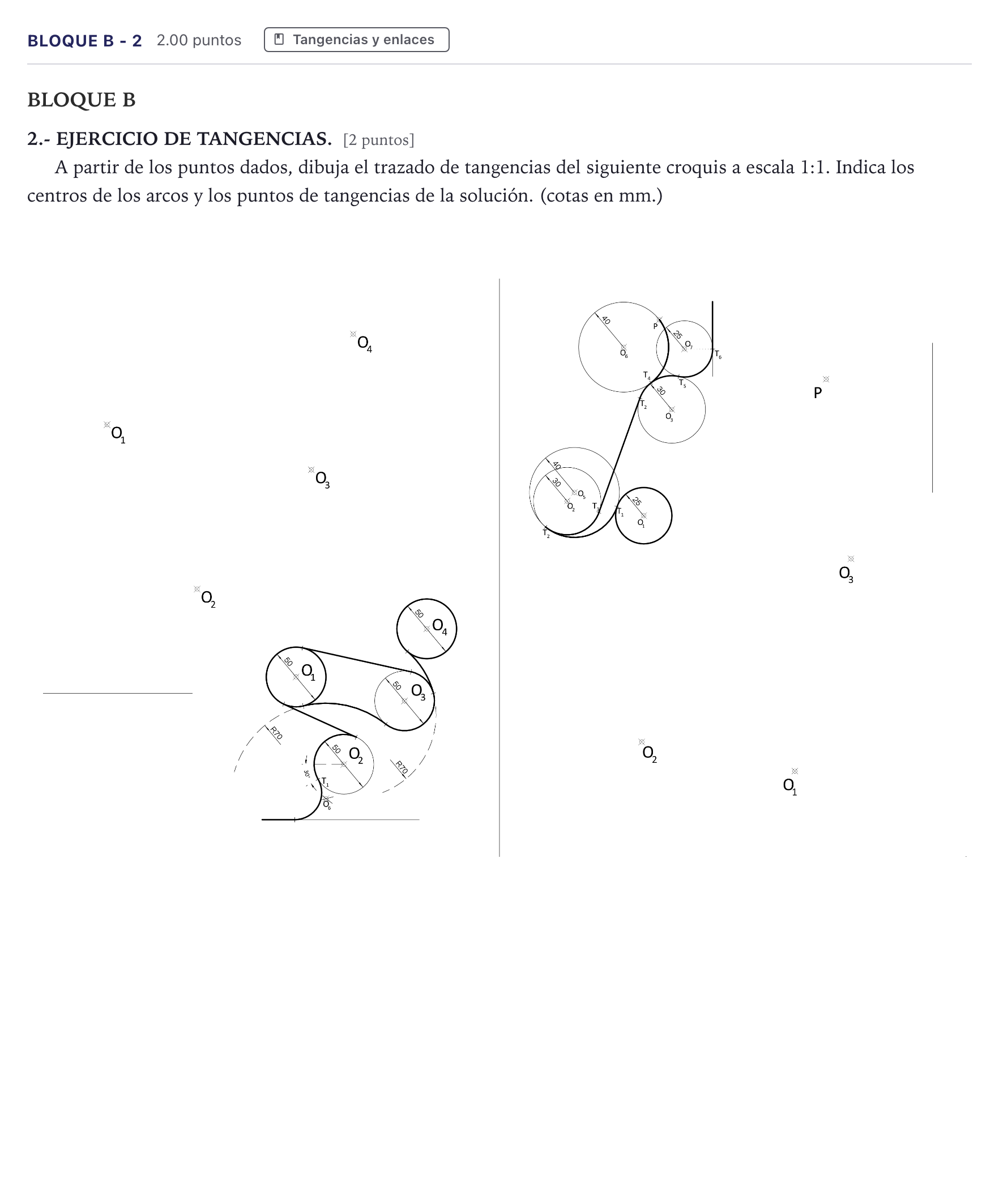

Bloque B - 2 · Dibujo técnico II PAU Canarias Julio 2024

A partir de los puntos dados, dibuja el trazado de tangencias del siguiente croquis a escala 1:1. Indica los centros de los arcos y los puntos de tangencias de la solución.

Solución: 1. Trazado de las circunferencias conocidas a partir de los centros dados: circunferencia de centro $O_1$ y radio $R = 25\text{ mm}$, y arcos con centros $O_2, O_3, O_6$.\n2. Circunferencia que pasa por el punto $P$ y es tangente a la recta vertical o circunferencias adyacentes según las cotas del croquis.\n3. Enlaces tangentes entre arcos mediante determinación de centros sumando o restando radios ($R_1 + R_2$ para tangencias exteriores, $|R_1 - R_2|$ para tangencias interiores).\n4. Trazado de los segmentos tangentes comunes a los arcos respectivos.\n5. Determinación y rotulación explícita de todos los puntos de tangencia $T_1, T_2, T_3, T_4, T_5, T_6$ en las normales y líneas de centros.
