Ejercicio Grupo B - 2 · Dibujo técnico II PAU Canarias Julio 2022

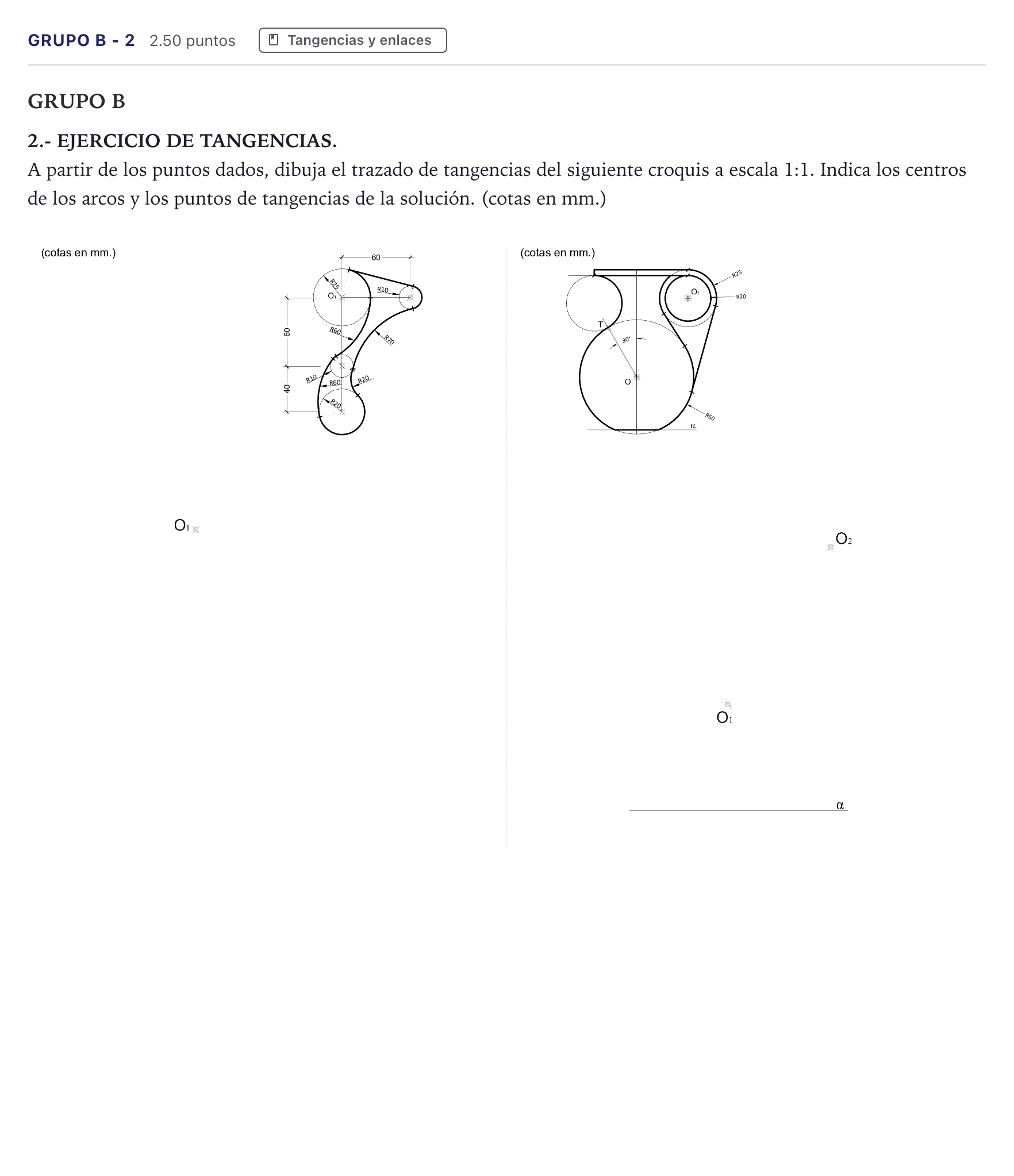

2.- EJERCICIO DE TANGENCIAS. A partir de los puntos dados, dibuja el trazado de tangencias del siguiente croquis a escala 1:1. Indica los centros de los arcos y los puntos de tangencias de la solución. (cotas en mm.)

Solución: Trazado a escala 1:1 con: 1. Circunferencia principal con centro en $O_1$ y radio $R = 50\text{ mm}$, tangente a la recta base horizontal $\alpha$. 2. Circunferencias concéntricas en $O_2$ de radios $R = 20\text{ mm}$ y $R = 25\text{ mm}$. 3. Punto $T$ situado sobre la circunferencia de $O_1$ mediante un radio girado $30^\circ$ respecto a la vertical hacia la izquierda. 4. Arco lateral cóncavo tangente a la circunferencia de $O_1$ en el punto $T$ y tangente a la recta horizontal superior. 5. Recta horizontal superior tangente exterior a la circunferencia de $O_2$ ($R = 25\text{ mm}$) y al arco lateral. 6. Recta tangente exterior común entre la circunferencia de centro $O_2$ ($R = 25\text{ mm}$) y la de centro $O_1$ ($R = 50\text{ mm}$). 7. Centros de los arcos y todos los puntos de tangencia marcados con precisión.
