Ejercicio Grupo A - 2 · Dibujo técnico II PAU Canarias Julio 2022

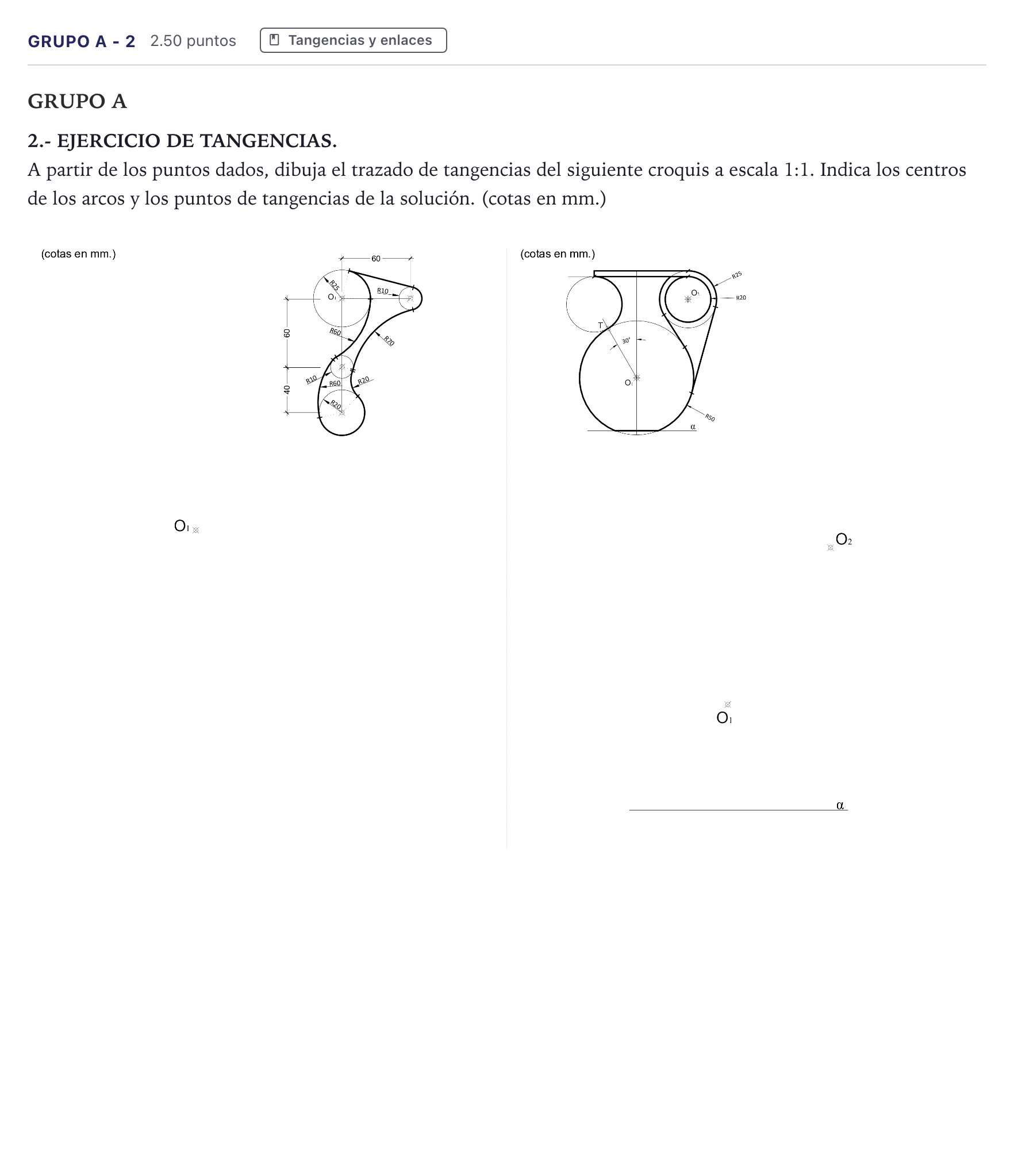

2.- EJERCICIO DE TANGENCIAS. A partir de los puntos dados, dibuja el trazado de tangencias del siguiente croquis a escala 1:1. Indica los centros de los arcos y los puntos de tangencias de la solución. (cotas en mm.)

Solución: Trazado a escala 1:1 con: 1. Arco superior izquierdo de centro $O_1$ y radio $R = 25\text{ mm}$. 2. Circunferencia superior derecha de radio $R = 10\text{ mm}$ centrada a $60\text{ mm}$ a la derecha de la vertical de $O_1$. 3. Recta tangente superior común exterior a ambos arcos y delimitada por sus puntos de tangencia. 4. Arco cóncavo de enlace de radio $R = 60\text{ mm}$ tangente exterior al arco de $O_1$ y al arco inferior. 5. Arco cóncavo de enlace de radio $R = 70\text{ mm}$ que une la circunferencia de $R = 10\text{ mm}$ con la zona inferior. 6. Arcos inferiores de radios $R = 10\text{ mm}$, $R = 60\text{ mm}$ y $R = 20\text{ mm}$ según las cotas de $60\text{ mm}$ y $40\text{ mm}$ descendentes. 7. Todos los centros de arco ($O_i$) y puntos de tangencia ($T_i$) claramente determinados e indicados.
