Ejercicio 2 - c) · Dibujo técnico II PAU Canarias Junio 2025

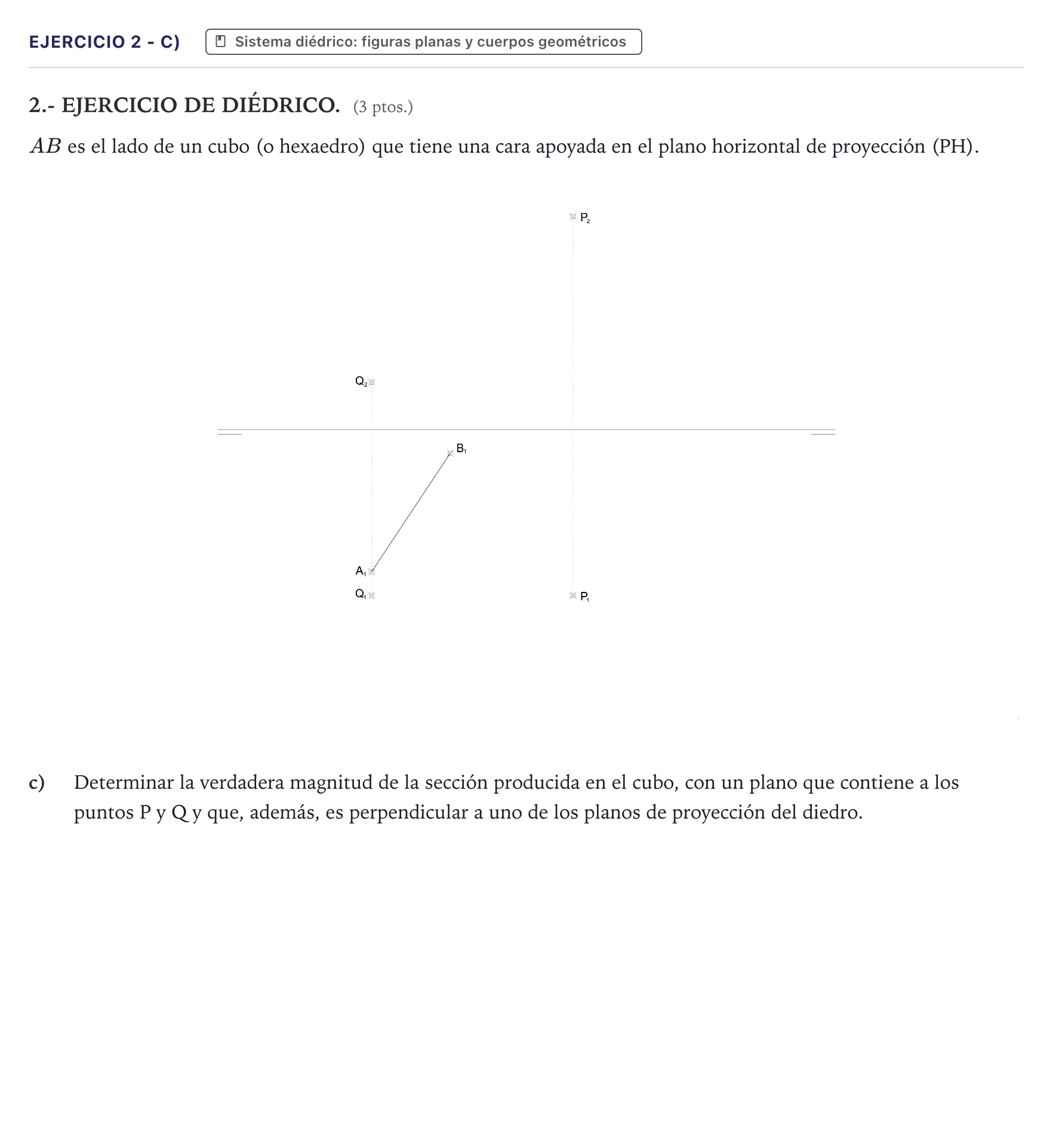

c) Determinar la verdadera magnitud de la sección producida en el cubo, con un plano que contiene a los puntos P y Q y que, además, es perpendicular a uno de los planos de proyección del diedro.

Solución: 1. El plano secante es el proyectante vertical que contiene a la recta $PQ$, cuya traza vertical coincide con la recta $P_2Q_2$. 2. Los puntos de corte con las aristas del cubo en el alzado son $K_2$ (en $AE$), $T_2$ (en $AB$), $J_2$ (en $BF$), $V_2$ (en $EF$/arista superior) e $I_2$. 3. Se determinan las proyecciones horizontales correspondientes en las respectivas aristas. 4. Se abate el plano secante (o se abate sobre el plano horizontal / plano paralelo) tomando las diferencias de cotas o distancias a la traza. 5. La sección abatida $(K)(T)(J)(V)(I)$ se representa con su verdadero tamaño y forma sombreada/rayada.
