Ejercicio 2 - a) · Dibujo técnico II PAU Canarias Junio 2025

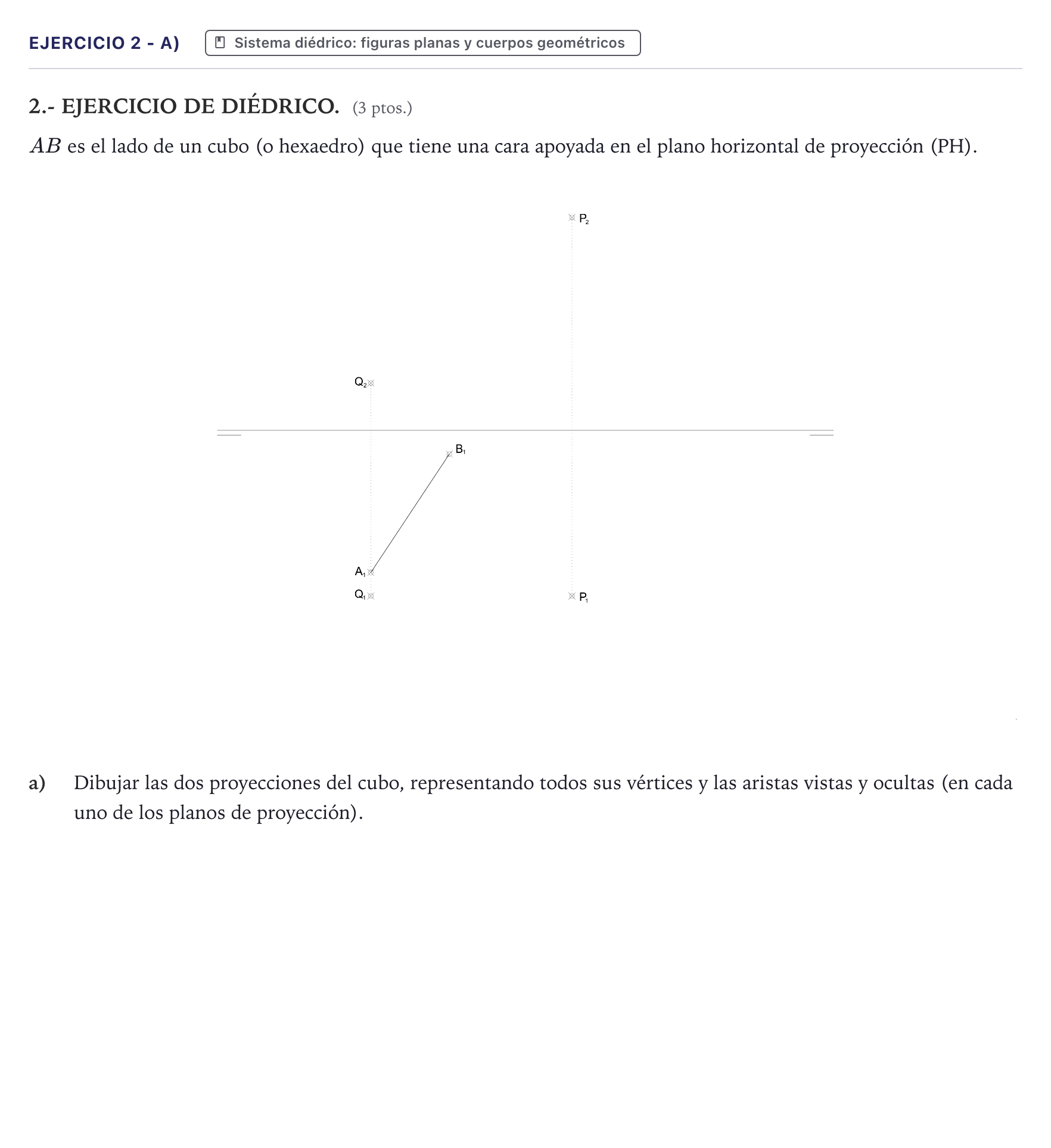

a) Dibujar las dos proyecciones del cubo, representando todos sus vértices y las aristas vistas y ocultas (en cada uno de los planos de proyección).

Solución: 1. En proyección horizontal se completa el cuadrado $A_1B_1C_1D_1$ a partir del segmento $A_1B_1$ en verdadera magnitud hacia la derecha/inferior. 2. Dado que las aristas verticales son perpendiculares al PH, las proyecciones horizontales de los vértices superiores coinciden con los inferiores: $E_1 \equiv A_1$, $F_1 \equiv B_1$, $G_1 \equiv C_1$, $H_1 \equiv D_1$. 3. La cota de la cara inferior es cero (apoyada en el PH), por lo que $A_2, B_2, C_2, D_2$ están en la línea de tierra. 4. La cota de los vértices superiores $E_2, F_2, G_2, H_2$ es igual a la verdadera magnitud de la arista $AB$. 5. La arista vertical $B-F$ queda por detrás de la vista frontal, resultando oculta ($B_2-F_2$ a trazos).
