Ejercicio 2 - b) · Dibujo técnico II PAU Canarias Junio 2025

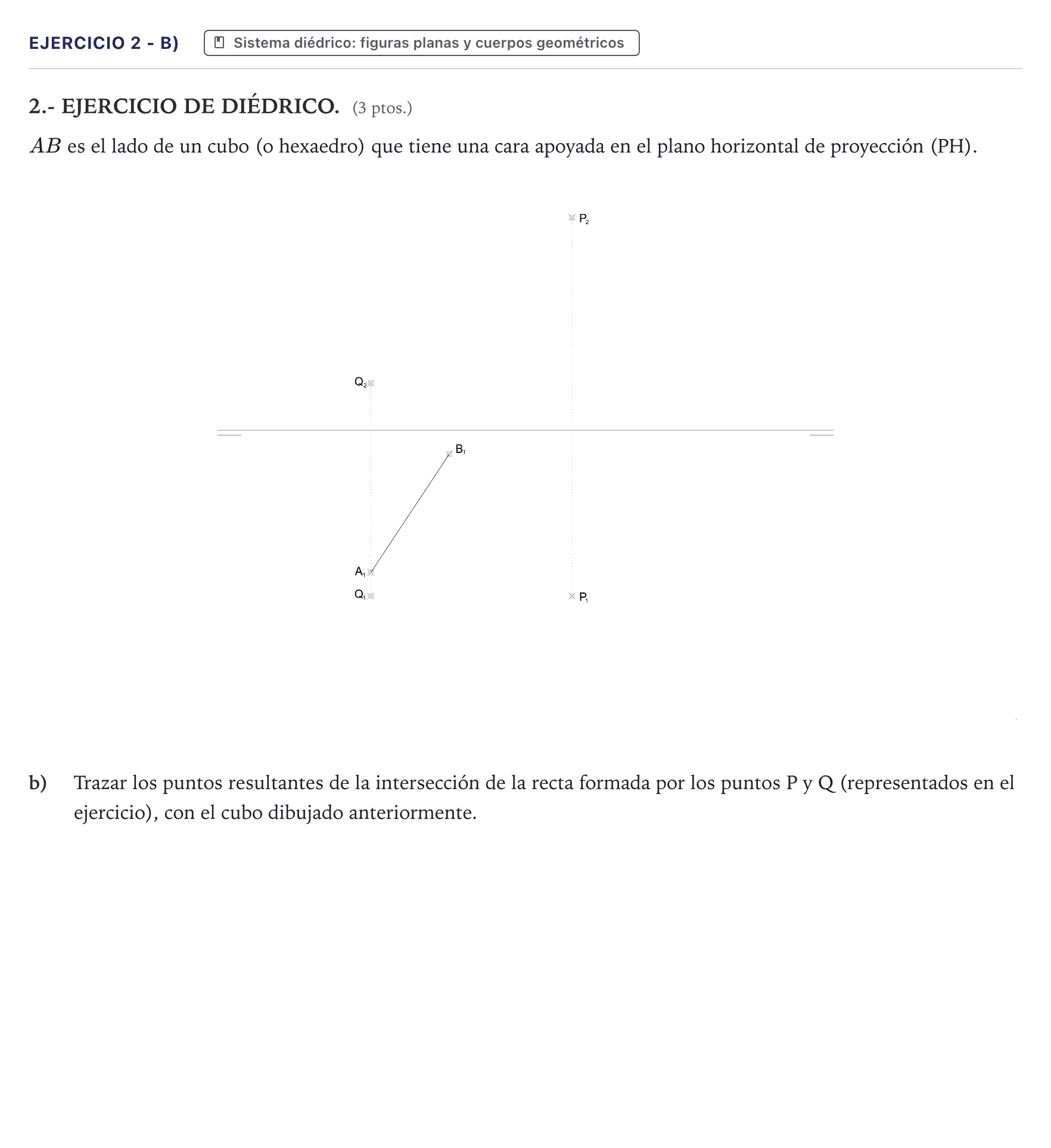

b) Trazar los puntos resultantes de la intersección de la recta formada por los puntos P y Q (representados en el ejercicio), con el cubo dibujado anteriormente.

Solución: Los puntos de intersección son $S$ y $R$: 1. La recta $r$ definida por $P$ y $Q$ tiene su proyección horizontal $P_1Q_1$ paralela a la línea de tierra. 2. Al contener a la recta en un plano proyectante horizontal (cuya traza horizontal coincide con $P_1Q_1$), este corta las caras del cubo. 3. En proyección horizontal, la recta entra y sale del contorno del cubo en los puntos $S_1$ (en la arista o cara $AD$) y $R_1$ (en la cara opuesta vertical $CDHG$). 4. Llevando líneas de referencia a la proyección vertical de la recta $P_2Q_2$, se obtienen $S_2$ y $R_2$. 5. El segmento $SR$ queda en el interior del cubo (oculto).
