Bloque A - 1 · Dibujo técnico II PAU Canarias Julio 2023

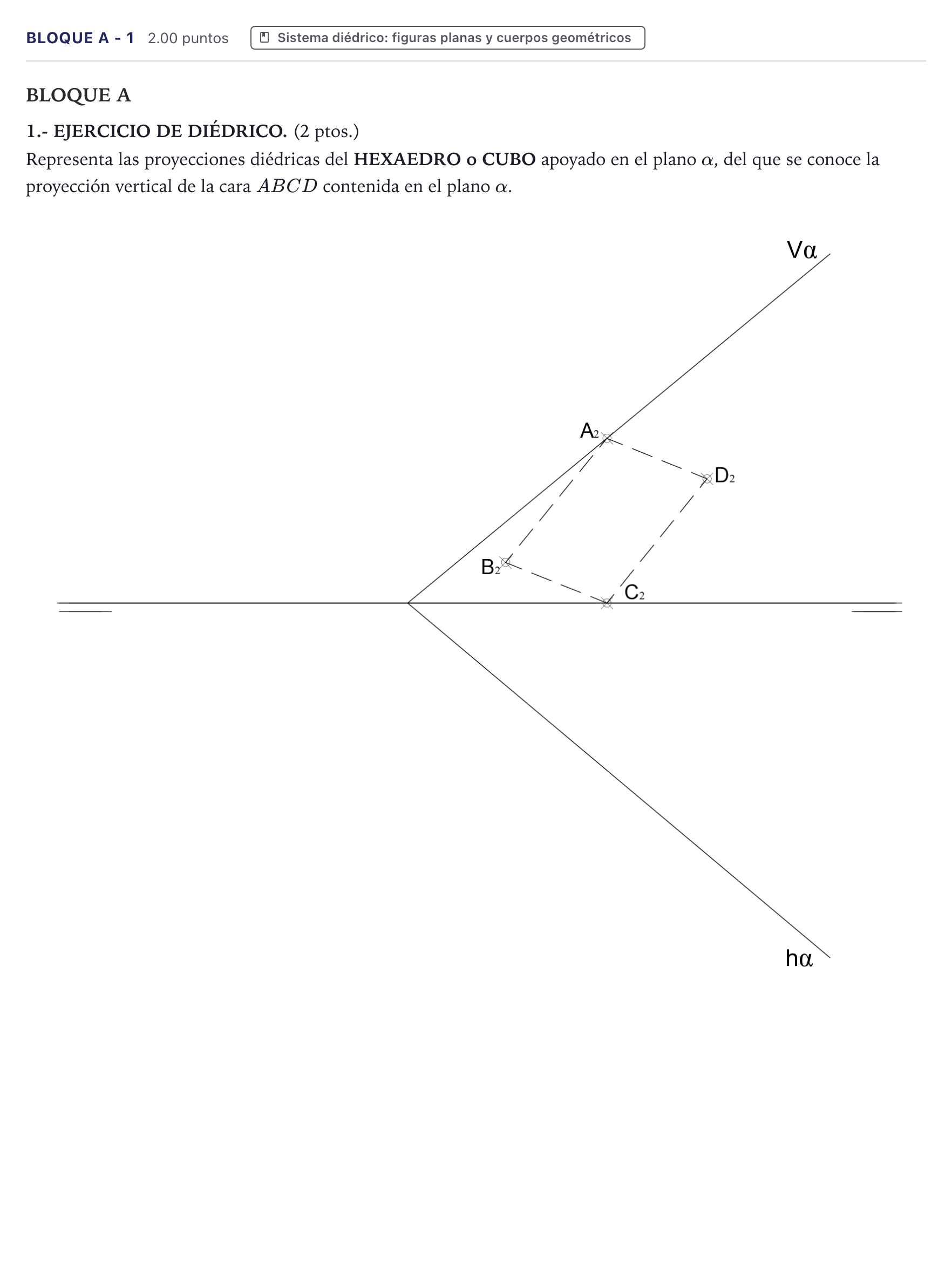

Representa las proyecciones diédricas del HEXAEDRO o CUBO apoyado en el plano α, del que se conoce la proyección vertical de la cara ABCD contenida en el plano α.

Solución: Construcción diédrica completa del cubo: 1. Proyección horizontal $A_1, B_1, C_1, D_1$ de los puntos de la base contenidos en $\alpha$ mediante rectas horizontales o frontales de plano. 2. Verdadera magnitud de la arista mediante abatimiento del plano $\alpha$ sobre el plano horizontal o vertical de proyección, obteniendo el cuadrado $(A)(B)(C)(D)$. 3. Trazado de rectas perpendiculares a $\alpha$ por cada vértice ($r_1 \perp h_\alpha$, $r_2 \perp v_\alpha$) y traslación de la longitud de la arista en verdadera magnitud (mediante giro, diferencia de cotas o abatimiento). 4. Determinación de los vértices superiores $EFGH$ y definición de aristas vistas y ocultas.
