Ejercicio Grupo A - 1 · Dibujo técnico II PAU Canarias Julio 2022

Tema: Sistema diédrico: figuras planas y cuerpos geométricos · Del examen Julio (2022)

Enunciado

GRUPO A

1.- EJERCICIO DE DIÉDRICO.

Conocido el plano α\alpha y el punto AA, representa las proyecciones diédricas del cuadrado ABCDABCD sabiendo que los lados ABAB y CDCD son perpendiculares al plano α\alpha, y los vértices BB y CC están en el primer diedro en una recta horizontal del plano.

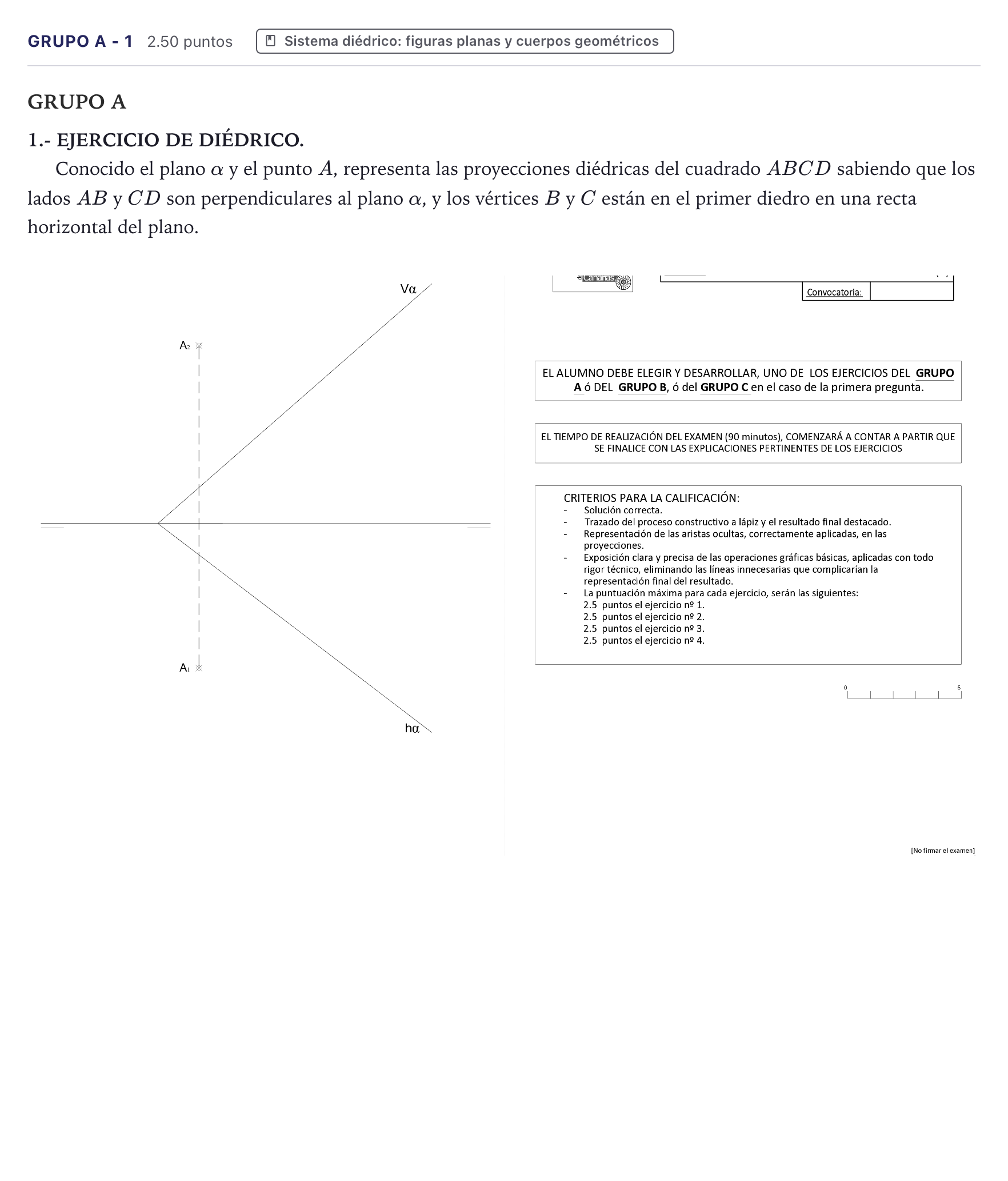

Enunciado: Ejercicio Grupo A - 1 · Dibujo técnico II PAU Canarias Julio 2022

Solución

Solución de AprenAI (no es la oficial)

Representa las proyecciones diédricas del cuadrado ABCD sabiendo que los lados AB y CD son perpendiculares al plano α, y los vértices B y C están en el primer diedro en una recta horizontal del plano.

Solución: Proyecciones diédricas A1B1C1D1A_1B_1C_1D_1 y A2B2C2D2A_2B_2C_2D_2 del cuadrado completas, con aristas vistas y ocultas diferenciadas y el proceso auxiliar de intersección, verdadera magnitud y paralelismo.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
