Ejercicio 1 - Grupo A · Dibujo técnico II PAU Canarias Junio 2022

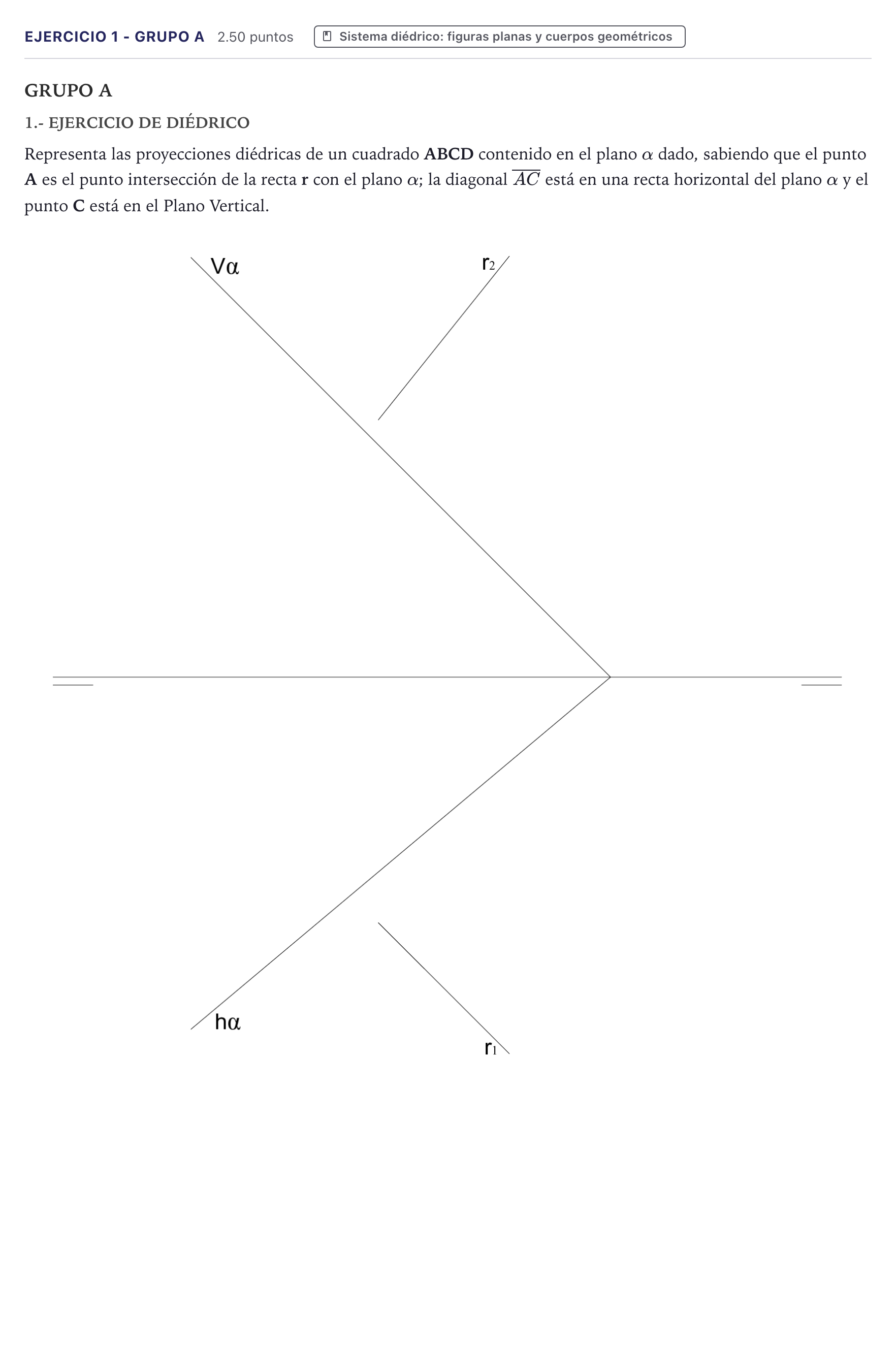

Representa las proyecciones diédricas de un cuadrado ABCD contenido en el plano α dado, sabiendo que el punto A es el punto intersección de la recta r con el plano α; la diagonal AC está en una recta horizontal del plano α y el punto C está en el Plano Vertical.

Solución: Proyecciones diédricas del cuadrado $A_1B_1C_1D_1$ y $A_2B_2C_2D_2$. Elementos resultantes: - Punto $A(A_1, A_2)$: intersección de la recta $r$ con el plano $\alpha$. - Punto $C(C_1, C_2)$: traza vertical de la recta horizontal de $\alpha$ que pasa por $A$, situado sobre $V\alpha$ con $C_1$ en la línea de tierra. - Diagonal $\overline{AC}$ en proyecciones: $A_2C_2$ horizontal paralela a la línea de tierra, $A_1C_1$ paralela a $h\alpha$. - Vértices $B(B_1, B_2)$ y $D(D_1, D_2)$ desabatidos simétricos respecto al punto medio $M$ de $AC$, completando el paralelogramo deformado por proyección de la figura regular plana.
