Problema 4 · Dibujo técnico II PAU Canarias Junio 2026

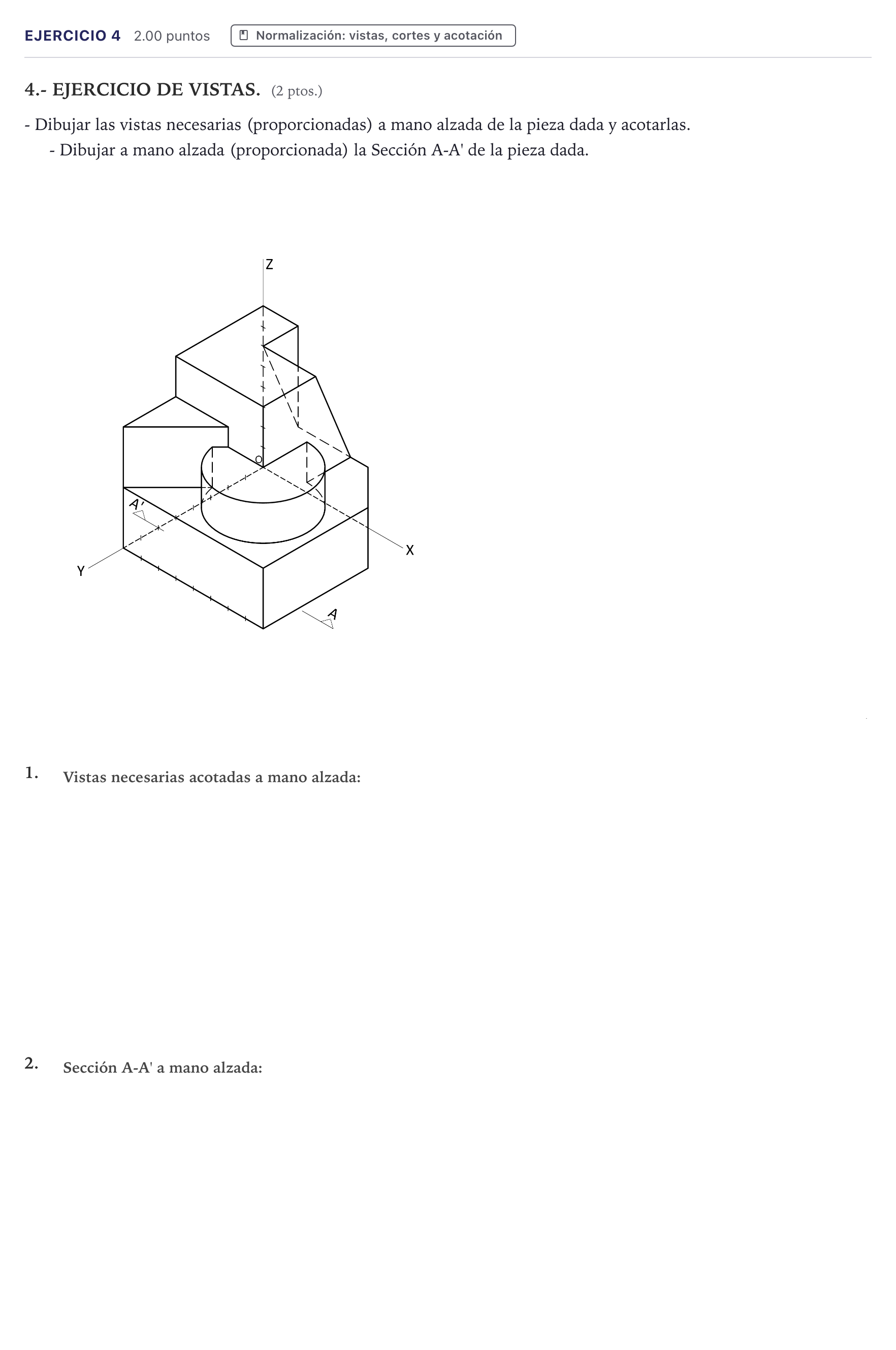

4.- EJERCICIO DE VISTAS. Dibujar las vistas necesarias (proporcionadas) a mano alzada de la pieza dada y acotarlas. Dibujar a mano alzada (proporcionada) la Sección A-A' de la pieza dada.

Solución: 1. Vistas diédricas normalizadas y acotadas: - Alzado (vista según dirección principal): Muestra el perfil escalonado de la base, el prisma superior posterior, la arista inclinada de la rampa oblicua a la derecha y el cilindro central en proyección rectangular con el corte correspondiente. - Planta: Proyección horizontal que define el contorno cuadrangular de la base, el sector circular del cilindro, el vaciado en cuadrante centrado en el eje $Z$, el prisma triangular/trapezoidal posterior y la pendiente inclinada. - Perfil (izquierdo o derecho según elección del alzado): Completa la definición de las alturas y retranqueos, incluyendo las líneas ocultas necesarias si no se recurre a un corte. - Acotación: Acotación funcional completa según normas UNE/ISO (dimensiones generales de ancho, profundidad y altura; radios y diámetros cilíndricos precedidos del símbolo $\varnothing$ o $R$; cotas de posición y de los planos inclinados). 2. Sección A-A': - Representación de la superficie de corte que produce el plano secante vertical diagonal indicado por las trazas $A-A'$. - Rayado normalizado a $45^\circ$ de las zonas macizas interceptadas por el corte (base, cilindro y parte maciza central/posterior). - Al tratarse de una sección pura, se dibuja únicamente el contorno de la intersección del plano con la pieza, o si se pide corte, se añaden las aristas vistas posteriores.
