Bloque B - 3 · Dibujo técnico II PAU Canarias Julio 2024

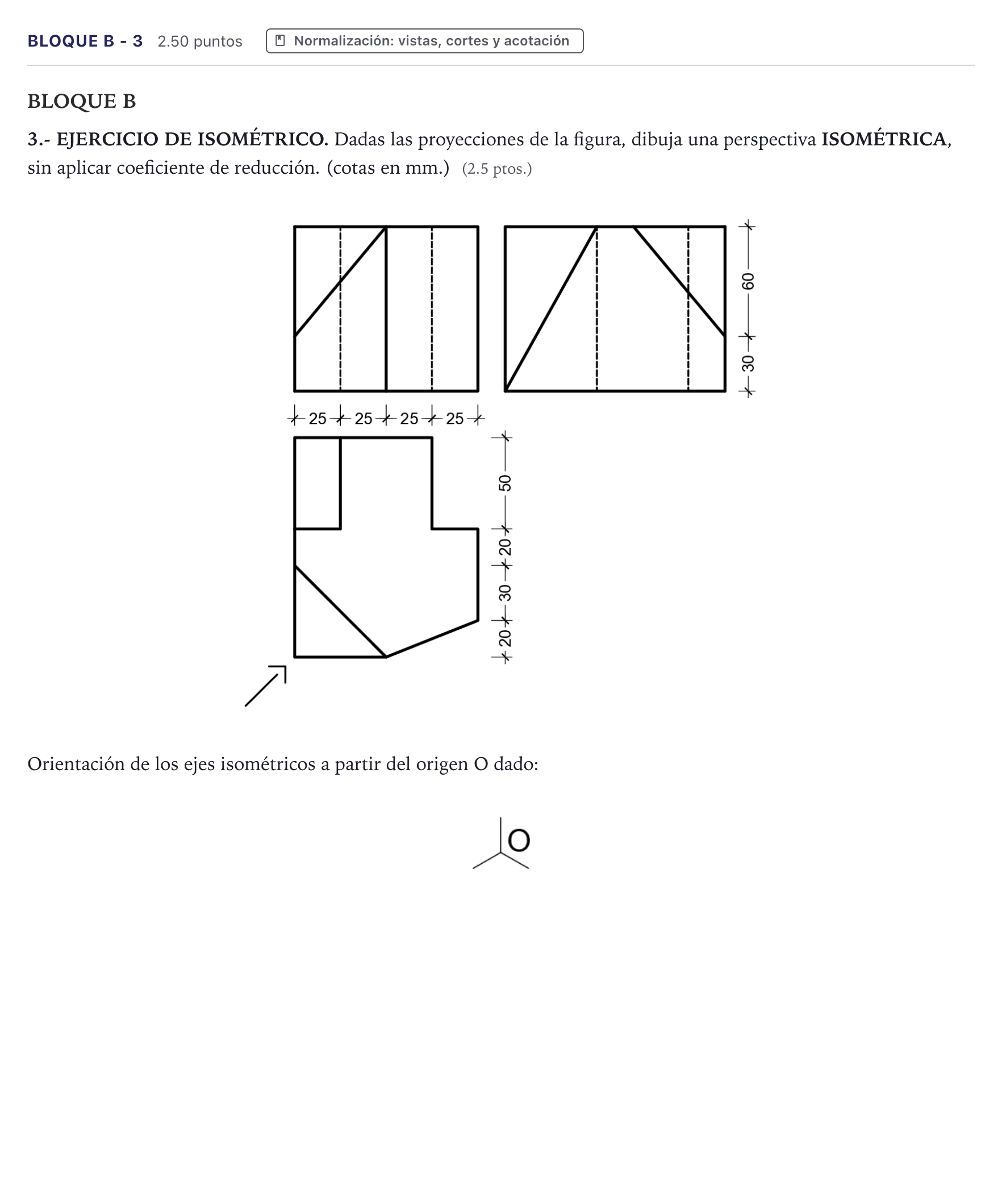

Dadas las proyecciones de la figura, dibuja una perspectiva ISOMÉTRICA, sin aplicar coeficiente de reducción.

Solución: Perspectiva isométrica sin coeficiente de reducción (medidas reales sobre los ejes), con los ejes a 120° desde O: X anchura, Y profundidad (y=0 delante, y=120 detrás) y Z altura. 1. Caja envolvente: $100\times120\times90$ mm ($4\times25$; $50+20+30+20$; $30+60$). 2. Planta (prisma de altura 90): el contorno pasa por $(0,0)$, $(50,0)$, $(100,20)$, $(100,70)$, $(75,70)$, $(75,120)$ y $(0,120)$. - La cara anterior derecha es vertical y oblicua, de $(50,0)$ a $(100,20)$; corresponde a la arista vertical $x=50$ del alzado. - Hay un escalón en el lado derecho: $x=100$ para $y$ entre 20 y 70, y $x=75$ para $y$ entre 70 y 120. 3. Corte de la esquina anterior izquierda: es un plano inclinado triangular de vértices $(0,0,30)$, $(50,0,90)$ y $(0,50,90)$. - En el alzado se ve como la recta de $(0,30)$ a $(50,90)$. - En el perfil se ve como la recta de $(y=0,z=30)$ a $(y=50,z=90)$. - En la planta se ve como la diagonal de $(0,50)$ a $(50,0)$. 4. Rampa posterior izquierda: ocupa la franja $0\le x\le25$, $70\le y\le120$. Es un plano inclinado que baja desde $z=90$ en $y=70$ hasta $z=0$ en $y=120$. - Queda limitada lateralmente por la cara vertical $x=25$ del bloque, que conserva la altura 90 hasta el fondo. 5. Acabado: aristas vistas con línea continua gruesa; las ocultas son opcionales.
