Problema 4 · Dibujo técnico II PAU Canarias Junio 2025

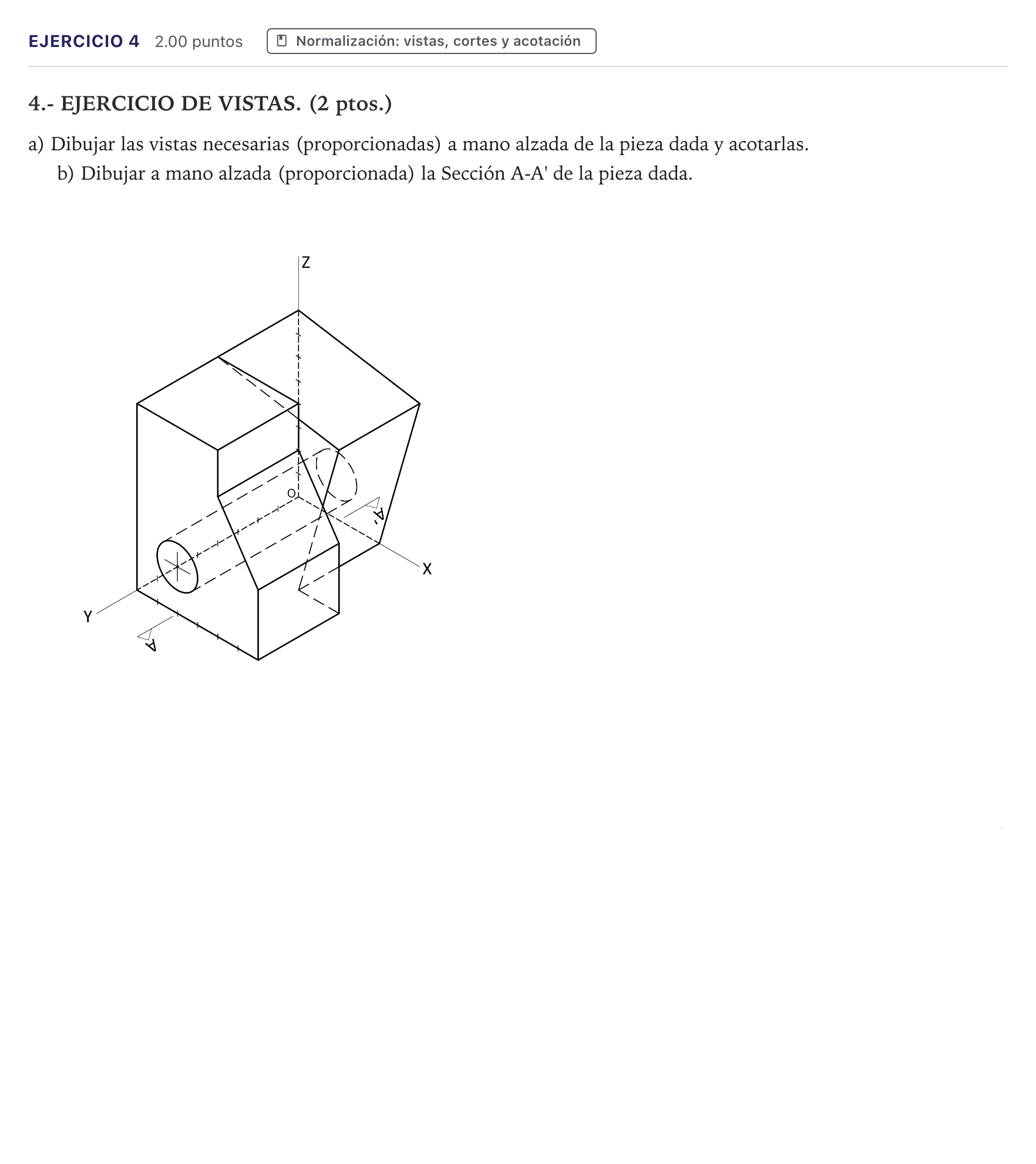

a) Dibujar las vistas necesarias (proporcionadas) a mano alzada de la pieza dada y acotarlas. b) Dibujar a mano alzada (proporcionada) la Sección A-A' de la pieza dada.

Solución: a) Vistas necesarias y acotación: - Alzado, planta y perfil izquierdo representados respetando las proporciones según la cuadrícula/módulos de los ejes (dimensiones totales: ancho 8, profundidad 6, altura 8). - Perforación cilíndrica horizontal de radio $R1$ centrada en su correspondiente módulo. - Líneas ocultas correspondientes al taladro pasante y aristas no visibles. - Acotación completa y proporcionada según normas UNE de acotación. b) Sección A-A': - Sección producida por el plano de corte A-A' paralelo al plano vertical, mostrando rayadas las zonas macizas cortadas y sin rayar la perforación cilíndrica pasante que queda al descubierto.
