Bloque A - 5 · Dibujo técnico II PAU Canarias Julio 2024

Tema: Normalización: vistas, cortes y acotación · Del examen Julio (2024)

Enunciado

BLOQUE A

5.– EJERCICIO DE VISTAS. (2 ptos.)

Dibujar las vistas necesarias (proporcionadas) a mano alzada de la pieza dada y acotarlas.

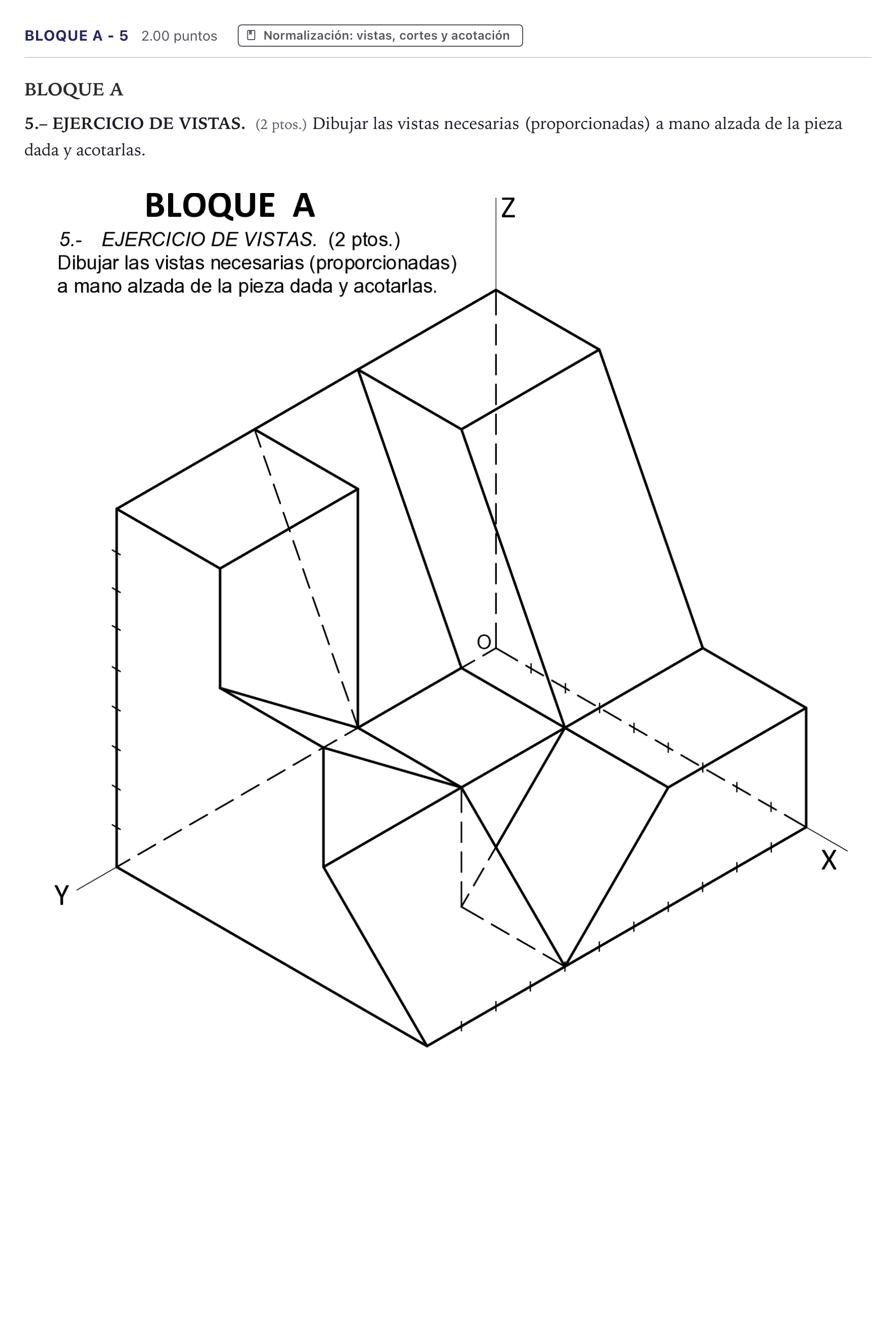

Enunciado: Bloque A - 5 · Dibujo técnico II PAU Canarias Julio 2024

Solución

Solución de AprenAI (no es la oficial)

Dibujar las vistas necesarias (proporcionadas) a mano alzada de la pieza dada y acotarlas.

Solución: Vistas diédricas normalizadas necesarias (sistema europeo: Alzado, Planta y Perfil izquierdo proyectado a la derecha) correctamente proporcionadas y acotadas según las divisiones modulares de los ejes axonométricos.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
