Bloque B - 4 · Dibujo técnico II PAU Canarias Julio 2024
Tema: Normalización: vistas, cortes y acotación · Del examen Julio (2024)
Enunciado
BLOQUE B

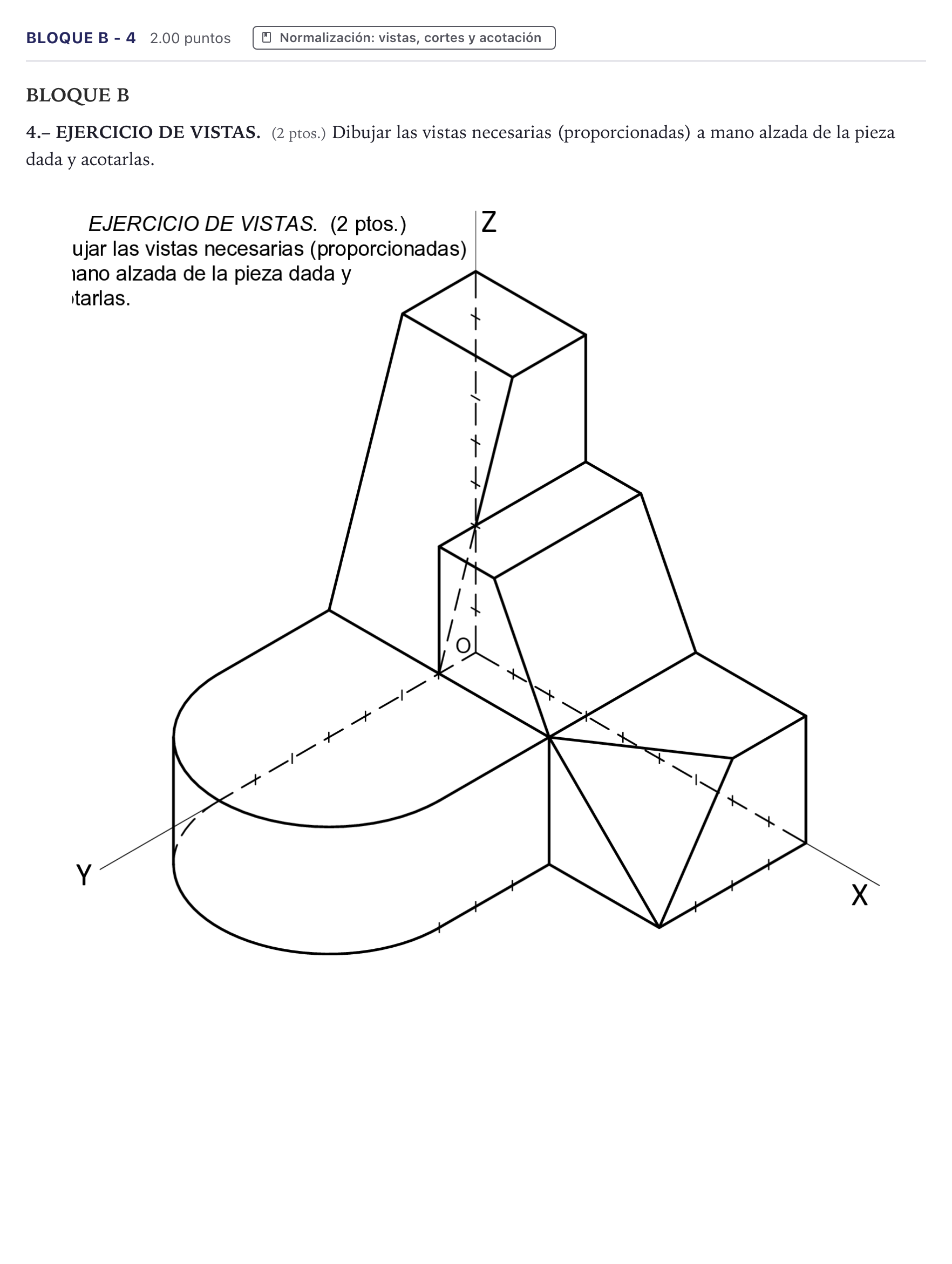

4.– EJERCICIO DE VISTAS. (2 ptos.)
Dibujar las vistas necesarias (proporcionadas) a mano alzada de la pieza dada y acotarlas.
Solución
Solución de AprenAI (no es la oficial)
Dibujar las vistas necesarias (proporcionadas) a mano alzada de la pieza dada y acotarlas.
Solución: Vistas diédricas normalizadas (Alzado, Planta y Perfil izquierdo o derecho) a mano alzada, incluyendo los ejes de simetría del redondeo semicilíndrico, representación de aristas vistas y ocultas, y acotación completa según normas UNE.
