Bloque A - 4 · Dibujo técnico II PAU Canarias Junio 2024

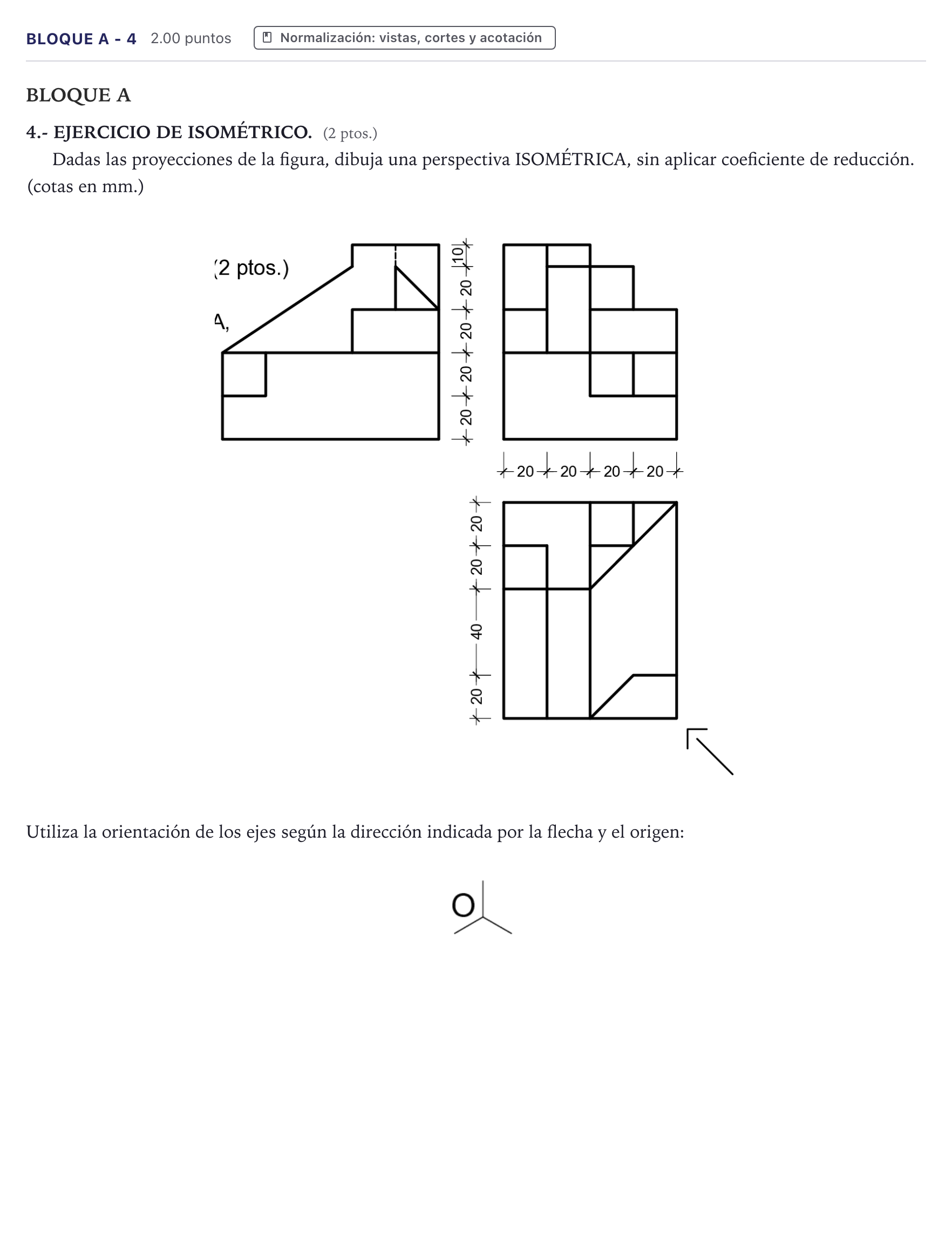

Dadas las proyecciones de la figura, dibuja una perspectiva ISOMÉTRICA, sin aplicar coeficiente de reducción.

Solución: Perspectiva isométrica de la pieza a escala natural (sin reducción), con las medidas reales llevadas sobre los ejes: 1. Prisma envolvente: $100\text{ mm}$ de longitud (anchura del alzado) × $80\text{ mm}$ de fondo (perfil y planta) × $90\text{ mm}$ de altura total ($20+20+20+20+10$). 2. Cuerpo inferior: Bloque de altura $40\text{ mm}$ que ocupa toda la planta. Tiene los entrantes de $20\times20\text{ mm}$ que marcan el alzado (esquina izquierda, entre las cotas 20 y 40) y el perfil (zona derecha, entre las cotas 20 y 40). 3. Rampa principal: En el alzado, desde el extremo izquierdo a cota $40$ sube un plano inclinado hasta la cota $80$, a $60\text{ mm}$ del borde izquierdo. Ahí remata con un escalón vertical hasta la meseta superior a cota $90$, de $40\text{ mm}$ de longitud en el extremo derecho y que en el perfil ocupa los $40\text{ mm}$ posteriores. 4. Zona derecha: Hay un escalón horizontal a cota $60$ en los últimos $40\text{ mm}$ de longitud. Hay un plano inclinado triangular (en el alzado, desde el punto $x=80$, $z=80$ hasta $x=100$, $z=60$) que en planta aparece como la diagonal de $45^\circ$ de la parte derecha. En la esquina anterior derecha de la planta hay un chaflán de $20\times20\text{ mm}$. 5. Aristas: Se trazan con línea continua gruesa todas las aristas vistas desde la posición del observador indicada por la flecha.
